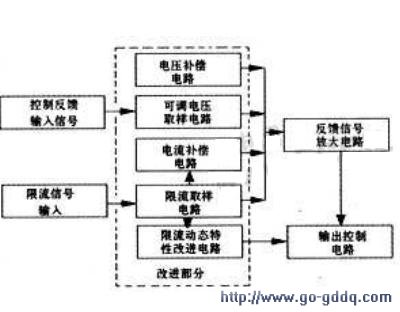

在模拟微波中继通信系统中。供电设备大多为ZD603W整流器（原理框图如下图）。怎样能在少投资、多办事的情况下。解决该整流器存在的一些问题：如稳压精度低、限流特性差、限流范围小、负载过荷关机、市电波动引起关机以及不能自动开机、无软启动等缺陷。我们根据有关资料，进行了大胆的技术改造。

　　一、可调稳压取样电路
　　
　　右图电路取代了原控制电路中的电压取样电位器的作用。并对取样电压反馈信号进行了一定比例的放大。提高了控制稳定度，并增加电解电容C19起到了软启动作用。
　　
　　具体原理分析如下：图2中，A点接至反馈放大电路（原ZD60电路中的误差放大器输入端），B点接至整流器输出端正极。由于BGl2的发射极接有稳压二极管W11，所以其发射极电位是稳定的。当BGl2导通时其基极电位也是不变的。A→R14→Wf→WC→R16→B支路选用电阻值较小，故支路电流11较大，而BGl2的基极电流Ib较小，Il＞＞1b。当A－B之间电压发生变化时，引起11较大变化，由于Wf滑点到B点之间电压恒定，所以11变化的部分主要通过继电器J10－1反接点进入三极管基极（浮充状态J10反接点接通，充电状态J10正接点接通），使BG12的Vce发生变化。如当输出电压升高时，11↑→Ib↑→Vce↓→反馈信号迅速减小，进而使输出电压稳定。

　　BGl2的放大作用，使A－B之间的稳压值得到了扩展，且由于Wf、Wc使整流器输出连续可调。

　　二、小电流补偿电路
　　
　　本电路由下图中的BG06（3DG4C）、电阻R01、R02、R04、R05组成。工作原理：输入信号VAB取自整流器输出电路中的电流互感器，当整流器输出较小电流时，BG06工作在放大状态，使电流反馈信号得以放大，起到补偿作用。当整流器输出较大电流时，BG06进入深饱和状态，没有补偿作用。从而使整流器输出电流在额定值的0～10％之间变化时的稳压精度提高。

　　三、电压补偿电路
　　　　
　　该电路主要由R04来完成（见下图）。工作原理：R04一端接原ZD603电路控制标准量源的未经稳压部分的正端（即原电路中C135的正极），一端接在反馈信号放大器的输入端。当交流电压升高时，反馈信号放大电路的输入增大。去控制输出电路的输出电压降低；反之输出电压增高，解决了因市电变化引起整流器自动关机，影响机器正常运行的问题。
　　
　　四、稳压限流电路
　　

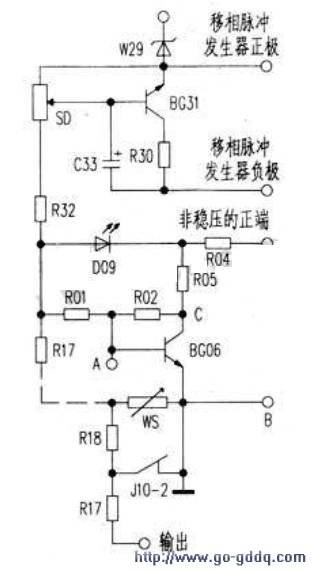

　　见下图，由D09、R17、R18、继电器J10-2触点、Ws（可变电位器）等组成稳压限流电路。本电路主要控制整流器在稳压状态下的最大输出电流。因为在市电停电时，用蓄电瓶供电的情况下，若市电到来自动开启整流器，负载电流会很大，如果不加以限流。会造成因过荷而自动关机。

　　工作原理：在稳压工作状态，整流器输出电流达到已额定的限流值（如调Ws限流120A）时，VDB（即D点到B点之间电位）高于图3中C点电位，因此，二极管D09导通并发光。VDB通过反馈信号放大电路，控制整流器的可控硅的导通角，使输出电流不再增加，起到限流作用。VDB信号取自整流器的电流互感器输出。当整流器输出小于额定的限流值时，D09不导通，不起限流作用。

　　五、限流动态特性改善电路
　　
　　由于反馈信号放大电路的限流作用迟缓，有时引起负载过荷自动关机，因此，增加了改善电路（见下下下图）。电路由BG31、R30、R32、电位器SD、电容C33以及稳压二极管W29等组成。
　　
　　工作原理：三极管BG31通过限流电阻R30直接参与控制输出电路，起到快速控制整流器输出作用。在静态时调整电位器SD，使BG31在限流时起作用，在非限流时，BG31不导通，对控制电路无影响。当整流器输出在限流范围时，限流信号同时作用于三极管BG31及反馈信号放大电路，由于BG31直接控制输出电路，故能迅速将输出控制在限流值。随后反馈信号放大电路亦起作用，共同作用的结果，使整流器输出电流很快得到限制。进而起到了改善动态特性的目的。W29起稳定BG31工作点的作用。
　　
　　通过上述对DZ603整流机器五部分的技术改造，使其性能得到一定程度的改善。适应了当前模拟微波通信设备的现状和需要，同时也节省了大量投资，为微波中继通信的畅通提供了强有力的保障。
