摘要：利用LED光效高、功耗低的特点，采用光伏电池供电，设计出一款LED交通信号灯。分析交通信号灯的技术要求和LED交通灯的实现方法，深入研究LED光源几种连接方式的优缺点，确定以串并混联方式作为LED信号灯的连接方式，完成LED信号灯灯头的设计，采用RS 485总线实现中心控制器与四个方向单元控制器的通信，设计了硬件电路，编写了控制程序。实验表明，该系统能够满足交通信号灯的功能要求。
关键词：LED；交通信号灯；RS 485总线；太阳能

0 引言
    传统的交通灯有以下几个缺点：反光碗的存在导致了假显示效果的出现，假显示效果会引起严重的交通事故；寿命短、维护费用高；耗能高。针对传统交通灯的缺点，采用LED发光源设计的交通灯，具有可视性强、功耗低、节能、使用寿命长、安全、工作稳定可靠等特点，所
以这种交通灯在国内外得到了越来越广泛的使用。
    传统交通信号灯一般采用市电直接供电，安装时要挖沟敷设电缆，给交通指挥的安装增加了成本。太阳能供电系统无需架线,资源丰富，太阳能电池转换效率逐渐提高，价格逐渐降低，有利于降低成本，所以得到了越来越广泛的应用。
    采用单片机控制，提高了系统的可靠性，方便安装，对保证行车安全有着重要的意义。

1 工作原理

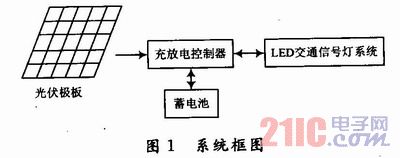

    太阳能LED交通信号灯由光伏极板、充放电控制器、蓄电池、LED交通信号灯系统构成。系统框图如图1所示。

    其中，光伏极板是用来将太阳能转换成电能，为系统供电。
    充放电控制器是将太阳能产生的电存储到蓄电池中，同时将蓄电池中的电能供给LED交通信号灯系统，并对蓄电池的过流、过充等起到保护作用。
    LED交通信号灯系统是由中央控制器、RS 485通信模块、LED信号灯模块、信号灯模块控制系统等组成。

2 LED交通信号灯模块

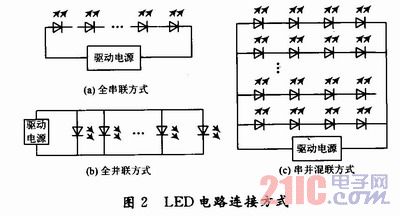

    LED连接电路有三种连接方式：全串联方式、全并联方式、串并混联方式。三种方式的优缺点比较如下：

    (1)全串联方式，如图2(a)所示。优点：电路简单，流经所有LED的电流相同。通过使用恒流源，可使LED亮度一致。缺点：如果有一颗损坏，所有的LED将不能工作，需要变压器产生高电压和制作恒流源，实现成本高。
    (2)全并联方式，如图2(b)所示。优点：电路简单，一颗LED损坏，不会影响其他LED。缺点：由于LED发光源本身存在差异性，电压有浮动，导致并联的LED显色不均匀。另外，电流太大，增加成本，给电源设计也带来困难，需要性能比较高，输出电流非常大的稳压源。
    (3)串并混联方式，如图2(c)所示。蓄电池可以提供12 V直流电压，可以驱动4～6颗LED，将LED分成若干串，每串串联，然后将几串并联，这样每一串的电压相同，每一串内电流相同，电源输出的抖动被每一串内LED平分，这样可以稳定单个LED的电压，同时单个LED的损坏只能影响到同一串联的LED，其他串LED仍然正常工作。本文采用串并混联方式。
