摘要：本文设计了一套成本低廉，通过书写笔可以轻松、简便地输入信息并显示的装置，以单片机为微控制器，以32×32点阵LED组成显示模块，结合行、列扫描驱动逻辑电路，编写程序控制所有LED点工作在扫描微亮和稳定点亮两种状态，用光敏三极管和比较器组成新型光笔，通过光笔检测笔尖下方LED的扫描微亮光线使控制器进入中断并记录当前扫描点的坐标编号，从而实现信息输入和LED屏显示控制。所设计的LED显示屏无需数据传输通信，以光笔书写方式输入信息，不需要触控器件，能够实现2s内划亮40点满足书写流畅的要求，可广泛应用于需要频繁更改发布内容的广告显示场合。
关键词：LED点阵显示屏；光电书写笔；微亮扫描；光敏检测

0 前言
    LED点阵显示屏可以显示变化的数字、文字、图形图像，动态范围广，亮度高，寿命长，工作稳定可靠，已成为众多显示媒体以及户外作业显示的电子工具，广泛应用于车站、宾馆、体育、金融、证券等广告或交通运输行业。LED点阵显示屏一般由四个主要部分组成：微控制器主控单元、译码驱动电路、LED点阵电子屏、通信模块。其中通信模块通常是RS-485接口，甚至是GSM无线通信模块，实现显示屏与上位机的通信接收，显示数据和发布信息。这种信息获取方式需要联机，有时不是十分方便，本文以2009年全国大学生电子设计竞赛H题为要求，设计一套书写式LED点阵显示屏，通过手写轻松、简捷地输入显示内容。

1 系统方案设计
    常见的书写笔是基于触控技术构成的输入设备，由触摸屏和书写笔构成，触摸屏有矢量压力传感技术、电阻技术、电容技术、红外线技术、表面声波技术五种类型，价格昂贵。由于LED显示屏本身具有点阵光源，结合光电传感技术设计新型信息采集输入电路，可节省触控模块的材料费用，同时亦可避免其透光差而影响显示画面的清晰度及长期使用后出现坐标漂移、影响使用精度等缺点。

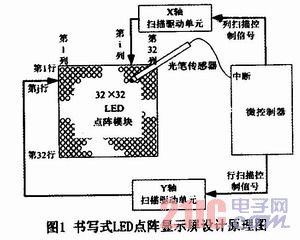

    书写式LED点阵显示系统分为微控制器单元、X／Y轴扫描驱动单元、LED点阵模块和光笔传感器单元等，结构组成原理如图1所示。系统中，1024个发光二极管以32×32的方式排列成LED点阵显示模块，工作于两种状态：a．由微控制器单元通过X、Y轴方向的扫描驱动单元逐行、逐列地轮流短时间点亮每个LED，使整个LED模块处于扫描微亮状态；b．由微控制器根据显示内容译码成为行、列控制信号将信息构成点稳定点亮。两种状态由微控制器以微观时间片分时完成，宏观上同时存在。扫描微亮状态下每个LED点亮时配以唯一的编号，书写时，当某个LED的扫描微亮光线恰好被靠近的光笔尖内置光敏三极管检得时，光电流经脉冲比较整形电路输出下降沿信号，引起微控制器中断，由中断程序识别笔尖靠近的LED编号，并记入内存显示缓冲区待微控制器在稳亮状态处理。

    为了达到书写流畅，设计在2s钟内划亮40点，则任一点划亮周期为50ms，这就是1024点的微亮扫描周期，以此计算得每点的扫描微亮时间大约为48 μs，这个时间由微控制器内部定时器定时，由定时中断服务程序完成LED编号和轮流点亮。微亮扫描时先从第1行开始逐列扫描，待第一行完成后再扫描第二行，以此类推直至扫描完最后一行再次循环。由于每点在50 ms重复点亮一次，只要光笔传感器在某点停留时间超过50ms必将感应到微亮光线而进入中断记录该点坐标。
