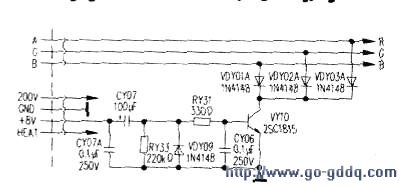

在OM8373超级芯片彩色电视机尾板的电路图中，常绘有以CY07（lOOμF）、VDY09（1N4148）、VY10（2SC1815）等组成的关机亮点消除电路，如附图所示。其中CY07用于储存能量。RY33为CY07提供充放电路回略，YDY09主要起开关作用，用于控制加到VYlOb极电流。在电路正常状态下，接通电源并有+8v电压产生时。+8v电压通过CY07、RY33构成回路，并向CY07充电，在刚开始充电时，其充电电流较大，RY33两端压降较高，VDY09星截止状态，CY07的导通电流通过RY31及VY10的发射结，给VY10提供正向偏置电流，故在刚开机时VY10导通。YDYOIA/02A/03A导通，RCB信号电流被旁路，电子枪阴极截止，显像管呈黑屏。

　　但随着CY07充电进行，其两端逐渐建立起左正右负的充电电压，当负电压达到0.7V时，由于VDY09正极端接地，故VDY09导通，流人RY31的电流被旁路，VY1O截止，RGB电路不受影响、荧光屏开始点亮。此时CY07通过RY33与VDY09导通内阻并联后的阻值继续充电，且充电速度加快，其负极端（右端）电压越来越负，直到充电平衡为止。

　　在CY07开始充电到充电结束的整个过程中，YC07与RY33、VDY09、RY31的节点电流保持为OmA.即流入节点电流与流出节点电流相等（基尔霍夫电流定律）。因此，VDY09负极端电压越负，充电电流越小，而VDY09的导通电流越大，并在CY07充电平衡状态下一直保持导通状态，VY10也就-直截止。

　　当关机时，+8v电压消失。CY07通过+8Y电源内阻和RY33放电，但由于电容器具有电压极性不能突变而电流方向可以突变的基本特性，故其放电电流与充电电流的方向相反，此时VDY09截止，放电电流通过RY33和VY10发射结，同时，CY06也通过VY10的发射结放电，使VY10获得正向导通电流，VDYOIA/02A/03A导通，显像管阴极截止，起到关机亮点消除作用。

　　因此，在附图中CY07充电刚开始的瞬间VDY09截止，当CY07继续充电使其两端有增长的左正右负电压酣，VDY09导通、VY10截止，而在CY07放电时VDY09截止、VYIO导通。在采用此关机消亮点电路的彩色电视机出现关机后屏幕中央有亮点时，更换CY07及CDY09即可排出故障。

　　但需要注意的是：在OM8373超级芯片彩电中，由于设有黑电流检测电路，有些机型如长虹SF2539等在实物中就省略了此关机消亮点电路，因为在待机时0M8373的RCB输出端将输出低电平。
