摘要：提出了利用双口RAM实现高时间分辨率光谱测量系统中DSP与ICCD并行接口的设计方案。以确保使双方的高速通信。介绍了双口RAM器件IDT7007的原理与使用规划，并针对方案，给出了接口电路和软件流程。针对二者交换数据的仲裁方式，提出了解决冲突争端的方法。整体系统通过调试，证明文中采取的中断，忙逻辑，软件协调三种模式，有效解决了两个系统之间的通信争端。信息处理系统与ICCD可良好协调工作，系统运行稳定，构成合理，保证了整体系统的实时性。
关键词：双口RAM；DSP；IDT7007；ICCD

0 引言
    增强型电荷耦合器件(Intensified Charge Coupled Device，简称ICCD)作为一种数据采集部件，因其采集光谱数据量大，快门时间达ns级，采集速率高的特点，在高时间分辨率光谱系统中应用较广。在高分辨率光谱测量分析系统中，为了与ICCD子系统实时通信，及时处理IC-CD子系统采集到的信息，作为实时信息处理器件的DSP子系统必须与ICCD子系统采取一种高速的并行接口方案，常用的串口通信不可能满足这样的要求，而USB口通信模式则显得比较复杂，DSP系统中常用的FIFO存储器不能满足双向读取的需求。因此在实际的双机通信系统中，一般通过双口RAM实现并口通信。双口RAM具有以下优越的性能特点：
    (1)两套完全独立的数据线、地址线、读／写控制线，允许两个CPU对双端口存储器的同一单元进行同时存取；
    (2)有两套完全独立的中断逻辑来实现两个CPU之间的握手控制信号；
    (3)具有两套独立的“忙”逻辑，保证两个CPU同时对同一单元进行读／写操作的正确性；
    (4)兼容性强，读／写时序与普通单端口存储器完全一样，存取速度几乎可以满足各种CPU的要求。
    因此。我们采用了双口RAM来实现DSP子系统与ICCD子系统之间的高速通信。

1 双口RAM器件IDT7007介绍
1．1 器件简介
    IDT7007是美国IDT公司采用高性能的CMOS工艺生产的高速32 k×8 bit双端口静态RAM，典型功耗850 mW；最大存取时间：15 ns；工作环境：-45℃～+85℃；工作电压：5 V±10％。它可以作为8位双口RAM单独使用，也可以进行位扩展，将数据线扩展到16 Bit，甚至更宽。这样组成的双口RAM系统可以全速运行，而且无须任何额外的附加逻辑。IDT7007提供的地址线，控制线以及I／O线是完全独立的两个接口，支持对器件的任何存储空间进行完全异步的读写操作。
1．2 器件使用

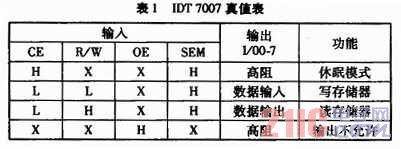

    单片使用、不进行位扩展时，IDT7007的真值表如表1：

                                      X：无关；H：逻辑高；L：逻辑低。
