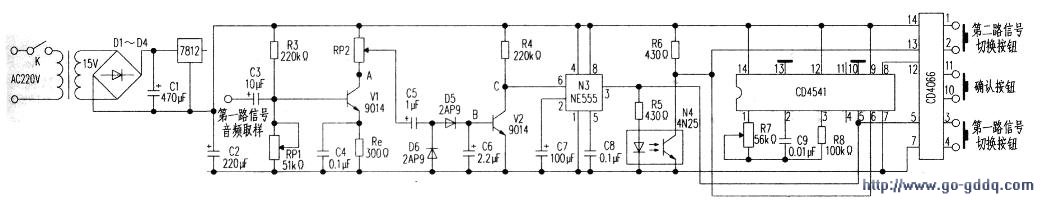

切换装置工作原理见附图。

　　一、NE555功能介绍
　　
　　NE555的基本工作原理笔者已在贵报多次作过介绍，在此不再赘述。本电路NE555通过接受取样电平的变化而使输出端发生变化。从而触发音源电路而报警，对音频中断延时是由R4和C7的充电时间常数决定，延时时间约为1.1RC（S）。可以改变RC的数值来改变延时时间。在这里R4=220kΩ，C7=100μF延时时间约为25秒钟。因音频信号有间歇停顿，设置的时间短了，容易导致误切换。

　　二、CD4541功能介绍
　　
　　CD4541的（1）、（2）、（3）脚为内部振荡器，（5）脚接地为开机自动复位端，（6）脚为手动复位端（高电平有效、），（7）脚为集成电路接地端，（8）脚为输出端。（9）脚为输出初始状态设置端。接低电平时输出初始状态为低电平。接高电平时输出初始状态为高电平。这里接高电平。（10）脚为方式选择端，接高电平时为循环工作方式。接地时为单定时工作方式。这里接地。选择单定时工作方式。（12）、（13）脚为定时时间编程端。可根据定时时间的长短选择相应的编程要求。

　　通过（12）、（13）脚分频接法和分频级数的设置，确定延时范围。附表为（12）、（13）脚分频接法和分频级数的设置。以及相关的延时范围。我们将（12）脚接高电平、（13）脚接低电平，延时范围在5秒左右。

　　三、自动切换装置原理
　　
　　音频信号由音频分配器第一路信号不平衡音频输出端接至隔直电容C3正极。外皮接报警器的地端。发射机在正常工作下。音频信号经V1进行音频放大。通过隔直电容C5加到D1、D2、C6上进行倍压整流。调整起控灵敏度电位器Rw1，使B点电压为0.6V左右。保证V2导通。使集电极c点电压为0V，NE555的（3）脚输出为高电平。保证光耦处于导通状态。使输出电压为低电平。将CD4541手动复位端（6）脚接光耦的输出端，自动复位端（5）脚接至NE555的（3）脚输出端，在第一信号（数字微波信号）中断时。光耦输出高电平，一路去触发CD4066的（13）脚，使CD4066的（1）、（2）脚导通。将音频分配器切换到第二信号（数字卫星信号），一路经CD4541手动复位端（6）脚复位（低电平有效），因（9）脚接高电平，输出初始状态为高电平，去触发CD4066的（12）脚，使CD4066的（10）、（11）脚导通，对切换进行确认。CD4541延时5秒后。（8）脚输出低电平。使确认键失效。只有再次切换时才恢复。防止因误碰切换键而确认。

　　当第一信号恢复正常后，NE555的（3）脚输出高电平。光耦处于导通状态。使输出电压为低电平。CD4066的（13）脚为低电平，使CD4066的（1）、（2）脚断开。NE555的输出端分两路，一路去CD4066的（5）脚触发，使（3）、（4）脚导通，将音频分配器切换到第一信号。一路去CD4541自动复位端（5）脚复位（高电平有效），去触发CD4066的（12）脚，使cI）4066的（10）、（11）脚导通，对切换进行确认，CD4541延时5秒后。（8）脚输出低电平，使确认键失效。

　　由于卫星信号易受攻击，我台以数字微波信号为第一路信号。以数字卫星信号为第二路信号，开机时切换装置自动选择数字微波信号为主用信号。而卫星信号为备用信号。切换装置电路安装、检查无误后。断开音频取样信号。测量音频放大器直流工作点。调整电位器Rw2.

　　使A点的电压为1／2Vdd（6V左右）。第一路信号源音频取样信号加上。调整电位器Rw2使B点的电压接近0V；再去掉音频取样信号，待延时25秒后。切换装置自动切换到第二路信号源，5秒后确认。当第一路信号源音频信号恢复后，切换装置自动切换到第一路信号源。并确认。
