在随后出现的Se-lect Remote Computer对话框中输入服务器的IP 地址或计算机名。

　　在随后出现的System对话框中设定设备号,若服务器上的DAQ设备设置了RDA访问密码,则还需在Password栏中输入正确的密码。

　　至此,就完成了客户机上RDA设备的添加,客户机的MAX左侧目录树中会出现这个RDA设备。从此以后,用户可以像在本地一样操作该设备。在客户机上直接编写DAQ软件,实现 远程数据采集 。

　　利用TCP技术实现远程数据采集

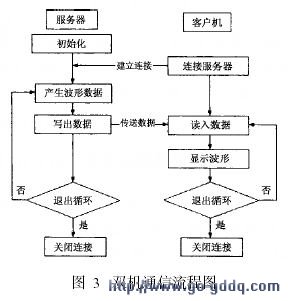

　　LabV IEW提供了一系列用于实现网络数据传输的TCP节点(功能函数) 。编写服务器端软件,控制DAQ设备完成数据采集,然后利用TCP节点编程将数据发布到网络上。在客户端软件中利用TCP节点接收这些数据即可实现远程数据采集。双机通信的流程如图3所示。该方法实际上是通过编程实现测试数据的传输。

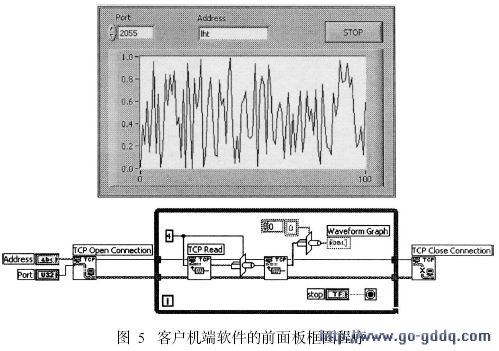

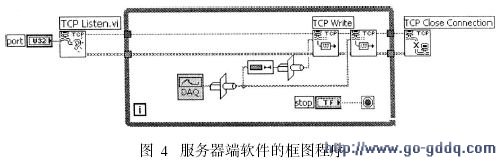

　　服务器端软件的框图程序如图4所示,客户机端软件的前面板及框图程序如图5所示。

　　利用Da taSocket技术实现远程数据采集

　　DataSocket 是N I公司推出的一项基于TCP / IP标准的面向测量和自动化工程的网上实时高速数据交换的新技术,可用于一个计算机内或者网络中多个应用程序之间实时数据的共享和发布。 DataSocket利用dstp (DataSocket Transfer Protocol)协议、通用资源定位符URL进行网络通信。DataSocket摒除了较为复杂的TCP / IP底层编程,克服了传输速率较慢的缺点,大大简化甚至免除了Internet编程。

　　LabV IEW6 i以上的LabV IEW版本中,所有控件都增加了一个叫做DataSocket Connection的特殊属性,利用这个属性,可以实现不同计算机上相对应的两个甚至多个同类别控件之间的DataSocket通信。

　　在控件的DataSocket Connection属性的配置对话框中可以设置该控件的DataSocket URL地址,地址的格式如下: dstp: / / servername /dataname,例如: dstp: / /lht/wave。如果为两台计算机中的两个类型相同的LabV IEW控件设置相同的DataSocket ConnectionURL地址(例如都是dstp: / / lht/wave) , 并且其连接类型(Connection Type)都设为Publish and Subscribe,这两个控件就由DataSocket连接起来,这两个控件的值会完全保持同步,其中一个控件发生了变化,另一个控件也会同步发生同样的变化。

　　利用DataSocket的这种特性,就可实现远程数据采集:利用服务器端软件控制DAQ 设备完成数据采集,将测试数据放到一个数组控件中,在客户机端软件中利用同样的数组控件通过DataSocket Server接收这些数据,然后通过进一步的编程对这些数据进行相关处理。这种方法实际上就是利用DataSocket的数据共享获得服务器端的数据。

　　与方法三相比,方法四不需要专门编写用于发送和接收数据的程序,但是需要在服务器和客户机上额外安装一个DataSocket Server软件。

　　结论

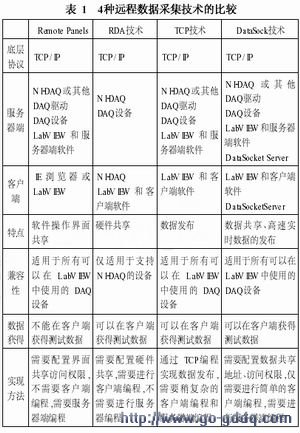

　　使用Remote Panels、RDA、TCP和DataSocket等4种技术都可实现远程数据采集,它们各有特点,表1对这4种技术进行了比较。

　　Remote Panels技术通过共享软件界面的方式使用户通过IE浏览器直接操作服务器上的DAQ软件,适用于在客户机上进行现场监控。RDA技术通过共享硬件的方式使用户直接控制网络上的远端DAQ设备成为可能。TCP技术通过编程实现数据发布和传输,编程稍为复杂,但灵活。DataSocket技术通过数据共享的方式传送测控参数,是一种简单易用的数据传输方法,其最大的特点是高速的实时数据的发布。上述4种技术各有优缺点,用户可以根据它们各自的特点,灵活使用这些技术构建功能强大的远程虚拟仪器。
