频谱信号PassFail应用
来源:本站整理  作者:佚名  2011-03-18 08:11:57



   PassFail 应用

  PassFail功能应用在测试测量领域被广泛使用,无论是在 示波器 、万用表还是在频谱分析仪上都可以看到它的身影。PassFail功能的本质是将采集到的信号数据与模版数据比较,通过判断信号与模版的比较结果给出Pass或是Fail的测试结果。其流程可以归纳为:

1.根据测试需求编辑模版;
2.接入测量信号;
3.进行PassFail测量;
4.输出测量结果。

  由于测量算法较为简单基础(将采集到的数据与与之对应的模版数据进行比较得出测试结果)所以各个仪器厂商都提供的PassFail功能如图1。

图1DSA1030A提供的PassFail功能

图1DSA1030A提供的PassFail功能

  由于受限于仪器操作形式的限制(仪器上的旋钮、键盘、菜单等),仪器本身编辑模版、显示测量结果都非常不方便。为解决这一问题,RIGOLDSA1000(A)系列频谱仪提供上位机应用工具UltraSpeCTRum通过借助PC操作方式(鼠标、键盘等)解决了PassFail应用方上快速编辑模版,借助PC丰富的显示资源,提供更加丰富的数据分析途径。

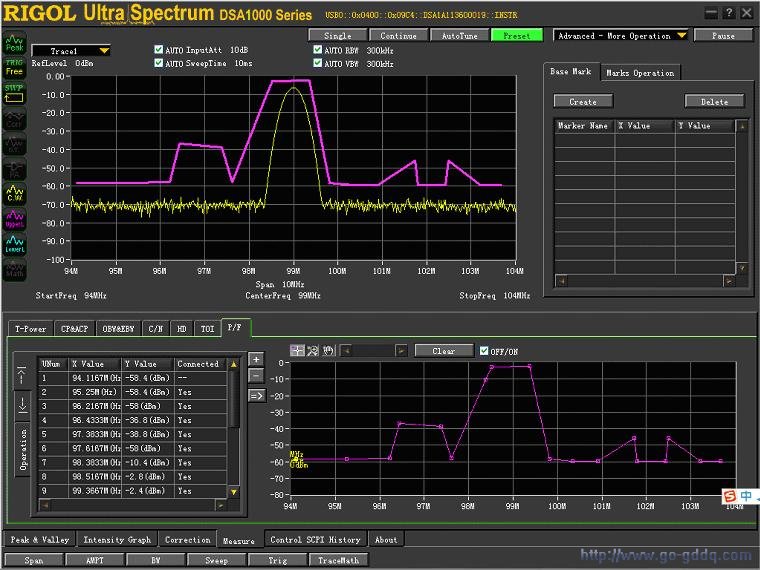

图2UltraSpectrum提供的PassFail功能

图2UltraSpectrum提供的PassFail功能

  PassFail应用--模版编辑

  模版是一种标准,它是衡量信号的标尺,它本身和信号息息相关,它是“正常”信号加入容错值后形成的,它是PassFail测试的关键。例如在EMI测试中根据国家标准指定的测试模版,如图3。

图3EMI测试报告

图3EMI测试报告

  针对模版的应用场景不同UltraSpectrum提供两种模版编辑方式:

  1.通过文件形式载入;--针对固定的规范或标准(例如EMI测试中使用的模版),这类测试模版参数统一,且生命周期较长,适合通过文件形式保存使用(UltraSpectrum提供的文件保存格式是标准csv格式,方便用户在第三方软件上编辑使用)。

  2.通过用户输入编辑;--针对不同应用场景下用户定制模板参数设置,方便用户的各种需求。

  上述两种方式,可以互相转换,即通过文件形式载入的模版数据可以被随时调整编辑使用,被用户的编辑的模版数据亦可以被保存成文件形式存放使用。

  UltraSpectrum在用户输入编辑模版的模式下又提供了如下功能方便用户编辑模版:

  1.基于标准信号录制模版;

  模版是基于被测信号产生的,通过信号本身直接产生是最直接的模版生成方式。如图4所示,基于该录制模版再通过UltraSpectrum提供的快速编辑功能(删除、添加、取最大/小值、加/减1、复制、粘贴等操作)就可以快速的编辑出需要的针对某一特定信号的PassFail模版如图5。

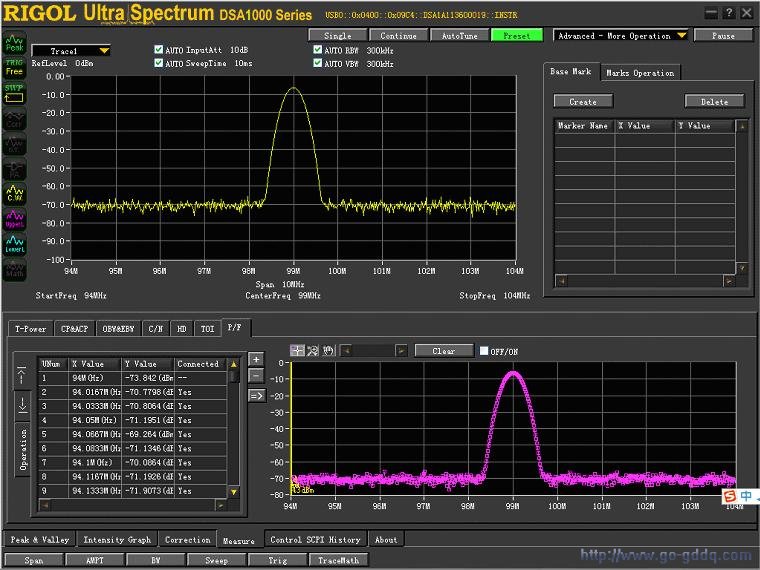

图4基于信号录制模版--原始数据

图4基于信号录制模版--原始数据

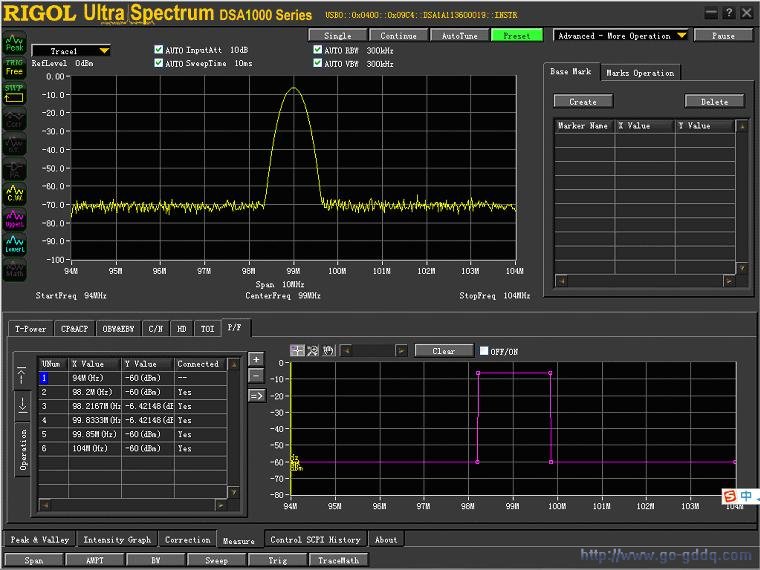

图5基于信号录制模版--编辑后数据

图5基于信号录制模版--编辑后数据

  2.基与标准信号位置关系编辑生成模版;

  通过借助鼠标,通过获取鼠标在信号上的点击获取编辑的模板参数信息。如图6,用户可以根据鼠标点击勾勒出模版的大致形状,再通过提供的编辑功能细化模版使之达到测试的要求。

图6基于信号录制模版--获得模版轮廓

图6基于信号录制模版--获得模版轮廓

  通过上述模版编辑功能编辑的模版在一定条件下(主要受编辑模版所含点的个数限制)可以直接下载到RIGOLDSA1000(A)仪器上方便在没有PC的环境下使用。

[1] [2]  下一页
