本文结合 锂电池 充放电特性,详细介绍和比较了三种锂电池电量的计算方法:电压估算法、模型查表法和 电流检测法 ,分析了系统侧 电量计量 和电池侧计量的优缺点,并以意法半导体电量计量芯片STC3100 为例,介绍了其使用方法和设计中的注意事项,在其Demo板上实现1%精度的电量计量,同时说明和实现了锂电池的电量初次预估和减小电量计量偏差的软件算法。实验证明,电流检测法具有更高的精度和稳定性,并且能消除由于电池老化带来的测量误差,更适合应用在电池组中或 手持设备 的主电路板中。
锂电池具有高存储能量、寿命长、重量轻和无记忆效应等优点,已经在现行便携式设备中得到了广泛的使用,尤其是在手机、多媒体播放器、GPS终端等消费类电子设备中。这些设备不但单纯地只是支持单一的通讯功能,还支持流媒体播放和高速的无线发送和接收等等功能。随着越来越多功能的加入且要获得更长单次充电的使用时间,便携式设备中锂电池的容量也不断地增大,以智能手机为例,主流的电池容量已经800mAH增长到现在1500mAH,并且还有继续增长的趋势。
随着大容量电池的使用,如果设备能够精确的了解电池的电量,不仅能够很好地保护了电池,防止其过放电,同时也能够让用户精确地知道剩余电量来估算所能使用的时间,及时地保存重要数据。因此,在PMP和GPS中,电量计不断加入到设备中,并且电量计也在智能手机中得到了应用,尤其是在一些Windows Mobile操作系统的智能手机中,如图1所示,电池电量的显示已由原来的柱状图变为了数字显示。
本文介绍和比较三种种不同电量计的实现方法,并且以意法半导体的STC3100电池监控IC为例,在其Demo实现了1%精度的电池精度计量。

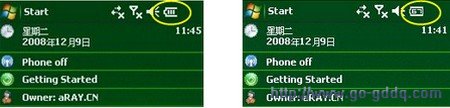

(a) 柱状图电量显示 (b)数字精确电量显示
图1. Windows Mobile 手机中电量计量
1,电量计的实现方法和分类。
据统计,现行设备中有三种电量计,分别是:
直接电池电压监控方法,也就是说,电池电量的估计是通过简单地监控电池的电压得来的,尽管该方法精度较低和缺乏对电池的有效保护,但其简单易行,所以在现行的设备中得到最广泛的应用。然而锂电池本身特有的放电特性,如图2所示。不难从中发现,电池的电量与其电压不是一个线性的关系,这种非线性导致电压直接检测方法的不准确性,电量测量精度超过20%。电池电量只能用分段式显示,,如图1.a所示,无法用数字显示精确的电池电量。手机用户经常发现,在手机显示还有两格电的时候,电池的电量下降得非常快,也就是因为这时候电池已经进入Phase3。

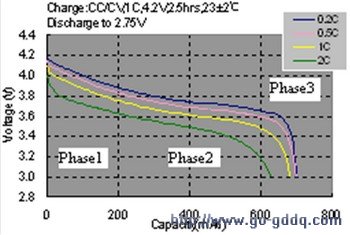

图2. 锂电池放电曲线
电池建模方法,根据锂电池的放电曲线,建立一个数据表,每测量一个电压值,根据该电压去表中查出所对应的电量。该方法有效地提高电量的测量精度,可以达到5%,且简单易用,无需做电池的初次预估,但是该数据表的建立是一个复杂的过程,尤其是考虑到电池的温度、自放电、老化等因素的影响,并且对不同容量或类型的电池的兼容性也是一个问题。该表需要结合温度和电池寿命等因素进行修正,才能得到较高的测量精度。

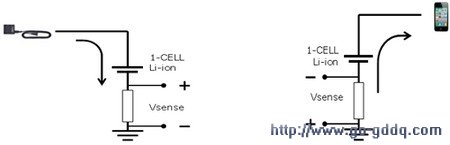

库仑计,如图3所示,在电池的正极或者负极串入一个电流检测电阻,一旦有电流流入或者流出电池时,就会在电阻的两端产生电压Vsense,通过检测Vsense就可以计算出流过电池的电流。该电流与时间做积分就是变化的电量,因此其可以精确跟踪电池的电量变化,精度可达1%。尽管库仑计存在电池初次预估的问题,且电流电阻的精度直接影响了电量的精度。但是配合电池电压和温度的监控,一些软件算法可以较好地减小锂初次电量预估、电池老化、电流检测电阻精度等等因素对测量结果的影响。该方法在现行的设备和电池组中得到最为广泛的应用,下文以意法半导体带库仑计的电池监控芯片 STC3100为例,详细介绍该方法实现高精度的电量计量。
(a)充电 &nbs
