光纤布拉格光栅 应变传感器在某种程序上讲就更加复杂了，因为温度和应变会同时影响传感器的反射波长。为了正确地进行的测量，在测试的时候，必须针对温度对光纤布拉格光栅造成的影响进行补偿。为了实现这种补偿，可以使用一个与 FBG 应变传感器有良好热接触的FBG温度传感器来完成。得到测试结果以后，只需要简单地从FBG应变传感器测得的波长改变中减去由FBG温度传感器测得的波长改变就可以从方程 (2) 中消去加号右边的第二个表达式，这样做就补偿了应变测试中温度变化造成的影响了。

　　 安装光纤布拉格光栅应变传感器的过程和安装传统的电气应变传感器的过程类似，而且FBG应变传感器有许多种不同的种类和安装方法可供选择，包含环氧树脂型，可焊接型， 螺栓固定型和嵌入式型。

　　探询方法

　　由于光纤布拉格光栅可以被植入不同的特定反射波长，所以可以利用它来实现良好的波分复用 (WDM) 技术。这个特性使得可以在一条长距离的独立光纤上，以菊花链的形式连接多个不同的拥有特定布拉格波长的传感器。波分复用技术在可用的光学广谱中为每一个 FBG传感器分配了一个特定的波长范围供其使用。由于光纤布拉格光栅固有的波长特性，就算在传输过程中由于光纤介质的弯曲和传输造成了光强的损耗和衰减，传感器测得的结果也仍然能够保持准确。

　　每一个独立的光纤布拉格光栅传感器的工作波长范围和波长探询器可探询的总波长范围决定了在一条单独的光纤上可以挂接的传感器的数量。一般来说，因为应变改变造成的波长改变会比温度改变造成的波长改变更加明显，所以一般会为FBG应变传感器分配大概5纳米的工作波长范围，而FBG温度传感器则分配大概 1纳米的工作波长范围。又因为通常的波长探询器能提供的测试范围大概为60到80纳米，所以一条光纤上挂接的传感器数量一般可以从1个到80个不等 – 当然，这要建立在各个传感器反射波长的区域在光谱范围内不会有重叠 (图 4) 的基础上的。因此，在选择FBG传感器的时候，需要仔细地选择标称波长以及工作波长范围来保证每一个传感器都有其独立的工作波长区域。

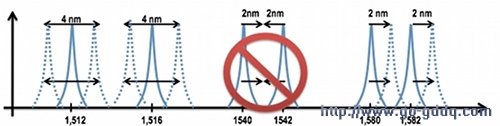

图4. 同一条光纤上挂接的每一个FBG传感器必须具有其独立的工作波长范围

　　一般的FBG传感器会拥有几个纳米的工作波长范围，所以光学探询器必须能够完成分辨率为几个皮米甚至更小的测量 – 一个相当小的量级。探询FBG光栅传感器可以有几种方法。干涉计是通常运用的实验室设备，它可以提供相当高分辨率的光谱分析。但是，这些仪器一般来说非常昂贵，体积庞大并且不够坚固，所以在一些涉及各种结构的现场监测的应用中，如风机叶片，桥梁，水管以及大坝等环境的监测中，这些仪器都不适用。

　　一种更加坚固的方法是引入了电荷耦合器件 (charge-coupLED devICe - CCD) 以及固定的分散性单元，一般是指波长位置转换。

　　在这种方法中，会用一个广谱的光源照射FBG传感器 (或者一系列FBG传感器)。这些反射光束会通过一个分散性单元，分散性单元会将波长不同的反射光束分别分配到电荷耦合器件(CCD)表面不同的位置上去。如下图5所示。

图5. 使用波长位置转换法探询FBG 光学传感器

　　这种方法可以快速并且同时地对挂接在光纤上的所有FBG传感器进行测量，但是它只提供了非常有限的分辨率以及信噪比 (SNR)。举例来说，如果我们希望在80纳米的波长范围中实现1皮米的分辨率，那么我们需要一个包含80,000个像素点的线性CCD器件，这个像素指标已经比目前在市面上能够找到的最好的线性CCD器件 (截至2010年7月) 的指标高出了10倍以上。另外，因为广谱光源的能量是被分散到一个很广的波长范围中，所以FBG反射光束的能量会非常小，有时候甚至会给测量带来困难。

　　目前最流行的方法是利用一个可调法珀滤波器来创造一束具有高能量，并且能够快速扫频的激光源来代替传统的广谱的光源。可调的激光源将能量集中在一个很窄的波长范围里面，提供了一个具有很高信噪比的高能量的光源。这种体系结构提供的高光学功率让使用一条光纤挂载多个光学通道成为可能，这样就能有效地减少多通道探询器的成本并且降低系统的复杂度。基于这种可调激光架构的探询器可以在一个相对大的波长范围里面以很窄的光谱带进行扫描，另一方面，一台光探测器将与这个扫描同步，测量从FBG传感器反射回来的激光束。当可调激光器发射的激光波长与FBG传感器的布拉格波长吻合的时候，光探测器就能测量到相应的响应。该响应发生的时候可调激光的波长就对应了此时FBG传感器处测得的温度以及/或者应变，如图 6所示。
