　　概述

　　近几十年以来，电气传感器一直作为测量物理与机械现象的标准设备发挥着它的作用。尽管它们在测试测量中无处不在，但作为电气化的设备，他们有着与生俱来的缺陷，例如信号传输过程中的损耗，容易受电磁噪声的干扰等等。这些缺陷会造成在一些特殊的应用场合中，电气传感器的使用变得相当具有挑战性，甚至完全不适用。光纤光学传感器就是针对这些应用挑战极好的解决方法，使用光束代替电流，而使用标准光纤代替铜线作为传输介质。

　　在过去的二十年中，光电子学的发展以及光纤通信行业中大量的革新极大地降低了光学器件的价格，提高了质量。通过调整光学器件行业的经济规模，光纤传感器和光纤仪器已经从实验室试验研究阶段扩展到了现场实际应用场合，比如建筑结构健康监测应用等。

　　光纤传感器简介

　　从基本原理来看，光纤传感器会根据所测试的外部环境参数的变化来改变其传播的光波的一个或几个属性，比如强度、相位、偏振状态以及频率等。非固有型 (混合型) 光纤传感器仅仅将光纤作为光波在设备与传感元件之间的传输介质，而固有型光纤传感器则将光纤本身作为传感元件使用。

　　光纤传感技术的核心是光纤–一条纤细的玻璃线，光波能够在其中心进行传播。光纤主要由三个部分组成：纤芯(core)，包层(cladding)和保护层(buffer coating)。其中包层能够将纤芯发出的杂散光波反射回纤芯中，以保证光波在纤芯中具有最低的传输损耗。这个功能的实现原理是纤芯的光折射率比包层的折射率高，这样光波从纤芯传播到包层的时候会发生全内反射。最外面的保护层提供保护作用，避免外界环境或外力对光纤造成损坏。而且可以根据需要要强度和保护程序的不同，使用多层保护层。

图1. 典型光纤的横截面图

　　光纤布拉格光栅(FBS)传感器

　　光纤布拉格光栅传感器是一种使用频率最高，范围最广的光纤传感器，这种传感器能根据环境温度以及/或者应变的变化来改变其反射的光波的波长。光纤布拉格光栅是通过全息干涉法或者相位掩膜法来将一小段光敏感的光纤暴露在一个光强周期分布的光波下面。这样光纤的光折射率就会根据其被照射的光波强度而永久改变。这种方法造成的光折射率的周期性变化就叫做光纤布拉格光栅。

　　当一束广谱的光束被传播到光纤布拉格光栅的时候，光折射率被改变以后的每一小段光纤就只会反射一种特定波长的光波，这个波长称为布拉格波长，如下面的方程 (1) 中所示。这种特性就使光纤布拉格光栅只反射一种特定波长的光波，而其它波长的光波都会被传播。

　　(1)

　　在方程 (1)中，λb 是布拉格波长，n 是光纤纤芯的有效折射率，而 Λ 是光栅之间的间隔长度，称为光栅周期。

图2. 光纤布拉格光栅传感器的工作原理

　　因为布拉格波长是光栅之间的间隔长度的函数(方程 (1) 中的Λ)，所以光纤布拉格光栅可以被生产为具有不同的布拉格波长，这样就能够使用不同的光纤布拉格光栅来反射特定波长的光波。

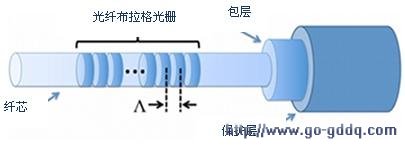

图3. 光纤布拉格光栅透视图

　　应变以及温度的改变会同时影响光纤布拉格光栅有效的光折射率 n 以及光栅周期Λ ，造成的结果就是光栅反射光波波长的改变。光纤布拉格光栅反射波长随应变和温度的变化可以近似地用方程 (2) 中的关系来表示：

　　(2)

　　其中 Δλ 是反射波长的变化而 λo 为初始的反射波长。

　　右边加号前的第一个表示式表示的是应变的变化对反射波长的影响。其中  pe 是应变光学灵敏系数，而 ε 是光栅所受到应变影响。加号后面的第二个表达式表示的是温度的变化对波长造成的影响。其中 αΛ 是热膨胀系数而 αn 是温度光学灵敏系数。αn 体现了光折射率因为温度变化造成的影响而 αΛ 体现了同样的温度变化造成的光栅周期的改变。

　　正因为光纤布拉格光栅会同时受到应变和温度变化的影响，所以在计算反射波长变化的时候既要同时考虑这两种因素，又要分别对其进行分析。当进行温度测量的时候，光纤布拉格光栅必须保持在完全不受应变影响的条件下。你可以使用为此专门进行封装的FBG温度传感器，这种传感器能保证封装内部光纤布拉格光栅的属性不会耦合于任何外部的弯曲，拉伸，挤压或扭曲应变。在这种情况下，玻璃的热膨胀系数 αΛ 通常在实用中是可以忽略的；所以，因温度变化而造成的反射波长的改变就可以主要由该光纤的温度光学灵敏系数 αn 来决定了。
