在通信总线不是测量速度或通道数的限制因素时，处理速度或写入磁盘性能可能会影响系统性能。使用NI-DAQmx驱动程序，您可以将数据直接传送到技术数据管理流（TDMS）文件格式中，它提供了高达400 MB/s的记录吞吐量，能够快速处理太字节数据。您可以使用LabVIEW数据搜索工具包或NI DIAdem数据管理软件方便地对这些大型数据集进行管理、分析、可视化和报告有用信息。

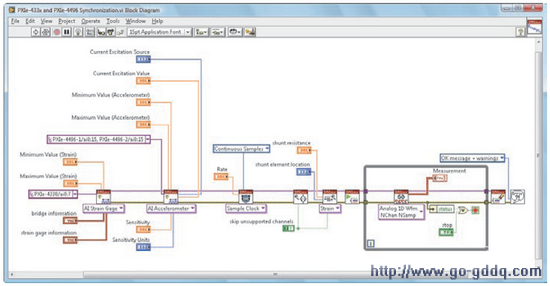

图1：NI-DAQmx多设备任务从NI PXIe-4330桥式传感器输入模块和NI PXIe-4496加速度计输入模块读取同步的张力和加速度计数据。

　　许多军事和航天测试工程师需要测量数百个处于不同电压或地电平的模拟信号。除了能够扩展到数百个通道的灵活性之外，测量系统必须具备通道间隔离的模拟输入，以便安全地测量来自这些测试单元的信号。全新的NI PXIe-4300高电压模拟输入模块和带有TDMS功能的NI DAQmx能够很好地满足这些测试单元的挑战。
快速方便地构造可扩展 高通道数 传感器管理系统

　　SC Express模块在PXI Express总线上提供了集成信号调理和数据采集，提供了带有世界级同步和高数据吞吐量的更高精度测量。如果您将测量模块结合NI-DAQmx特性（包括TDMS和多设备任务），就可以方便地构建可扩展传感器测量系统，满足您高通道数测量应用的独特需求。

　　

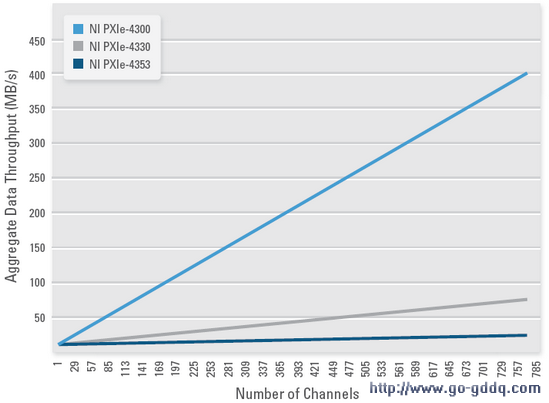

图2：SC Express模块的总吞吐量随着通道数增加而增加。

　　– Andy Deck

　　Andy Deck是NI调理测量的部门经理。他获得了美国德克萨斯大学奥斯汀分校的机械工程学士学位。

　　 全新自带信号调理的PXI Express数据采集模块

　　全新推出的自带信号调理的高性能PXI Express数据采集（DAQ）模块是实现应变、全桥、热电偶以及高电压测量的理想平台。这些SC Express模块提供了更高的 测量精度 、更高的数据吞吐以及与高通道数测量应用更紧密的同步性能。NI PXIe-4330 桥路输入模块为每个通道配备了24位 ADC 以及高达每通道25kS/s的采样率。NI PXIe-4353热电偶输入模块则具备24位的分辨率，精度达到0.3摄氏度以及300V板级隔离。NI PXIe-4300高电压模拟输入模块提供了通道间隔离以及每通道可测量高达300V的同步ADC芯片。作为PXI平台的一部分，SC Express模块可方便地与其他PXI模块进行同步，例如NI X系列数据采集设备、NI DSA模块以及其他模块化仪器。
