2.2 针对 EPON 系统的技术特点，EPON系统面临的测试挑战
（1）针对EPON系统的规模考虑
尽管IEEE802.3ah没有定义在一个EPON系统里的最大数，一个EPON系统支持的最大数是从16~128。每个 ONU 加入到EPON系统都需要一个MPCP会话和OAM会话。当随着更多的站点加入到EPON，系统错误的风险会增大。例如，每个ONU都需要重新发现过程，登录过程和启动 OAM会话。因此，整个系统恢复的时间会随ONU的数量增加。
（2）设备的互通问题
对于设备的互通主要考虑以下几个方面：
●不同厂家所提供的动态带宽算法（DBA）有所不同。
●一些厂家利用OAM的“Organization SpecifIC Elements”设定特定行为。
●MPCP协议的开发是否完全一致。
●不同厂家所开发的 测距 方法和时钟的处理是否一致。
（3）EPON系统传送三重播放业务存在的隐患
由于EPON的传输特性，在传送三重播放业务时也会引入一些隐患：
●下行浪费大量带宽：EPON系统在下行是用广播式的传送方式：每个ONU都会收到大量的发向其它ONU的流量，浪费了大量的下行带宽。
●上行延迟比较大：ONU在向OLT发送数据时必须等待由OLT分配的传送机会，因此ONU必须缓存大量的上行流量，这将产生延迟、抖动和包丢失。
3 EPON测试技术
对EPON的测试主要包括互通性测试、协议测试、系统传输性能测试、业务和功能验证等几个方面。标准的测试拓扑图如图2所示。 IXIA 公司的 IxN2X产品提供专用的EPON测试卡，提供EPON测试接口，可以捕获和分析MPCP和OAM协议，可以发送EPON流量，提供自动测试程序，可以帮助用户测试DBA算法。

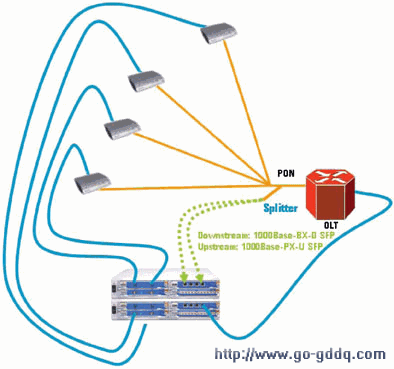

图2 EPON系统测试拓扑图
3.1 MPCP注册过程的测试
测试目的：在正确的时间窗口内，ONU向OLT注册。
测试方法：利用IxN2X分析MPCP并完成此项测试。可以设置触发器，当捕获到OLT的Gate消息以后，开始捕获其它交互的消息。
●OLT定期发出Gate消息，Gate消息里的Discovery Flag是置位的。
●ONU在发送Register消息时等待一个随机的时间。
●测试的关键点是来测试ONU的注册过程所用的时间。可以分析所捕获的Gate消息，得出Discovery Window，然后比较所收到的Register消息的时间戳应保证在Discovery Window内。
3.2 下行流量广播
测试目的：下行流量能正确转发到指定ONU。尽管下行流量可以广播到所有的ONU，但只有被指定的ONU才能把流量转发到它的端用户。
测试方法：利用IxN2X可以发现为每个ONU分配的LLID，然后在指定的ONU上接收流量，观察是否能在指定的ONU上接收到流量。
●捕获MPCP消息，查看为每个ONU分配的LLID。
●从OLT端发送流量，流量的LLID指向某个ONU。
●在指定的ONU端，能够接收到此ONU转发的流量。
●在其它的ONU端，不能够接收到此ONU转发的流量。
3.3 上行发送队列
测试目的：此测试是验证ONU能在传送窗口时间内发送流量。
测试方法：IxN2X可以精确计算ONU发送包的时间，能够验证ONU是否是在发送窗口内发送流量。
●设置触发器：当双向捕获到指定的LLID的Gate消息时开始捕获。
●设置过滤器：只捕获指定的LLID的上行流量。
●向带有指定的LLID的ONU发送流量，ONU向OLT发送Report消息，OLT向ONU发送Gate消息。用IxN2X捕获协议包，查看OLT为这个LLID分配的发送窗口。
●捕获指定的ONU发送的上行流量。
●通过比较时间戳，可以验证出ONU应在发送窗口内发送流量。
3.4 EPON测距性能测试（见图3）

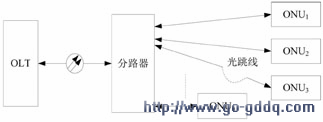

图3 测距测试拓扑图
测试目的：测试OLT侧对ONU进行测距所能达到的最小距离和最大距离；测试新加入网络的ONU在测距时是否影响其它在线ONU的正常运行；测试测量测距精度。
测试方法：
●搭建好测试配置，使系统在最大分路比下工作，ONU1~ONUn-1与OLT距离为0km（通过分路器直连），ONUn与OLT距离为10km/20km。
●在所有ONU正常工作的条件下，在OLT侧对各ONU分别测距。
●如果所有ONU都能正常测距，用IxN2X可以监视所有ONU（ONU1~ONUn）是否能正常工作（对于IP业务，要求在吞吐量的90%时测试，无丢包），说明测距范围符合指标。
●对ONU3进行测距，记录测距值为b1。
●在ONU3加入3m的光跳线。
●重新对ONU3进行测距，记录测距值为b2。
●去掉光跳线，再对ONU3进行测距，记录测距值为b3。
●计算测距值的变化| b2 -b1|和| b2 –b3|应≤16ns。
