3.5  EPON 系统的性能测试（见图4）

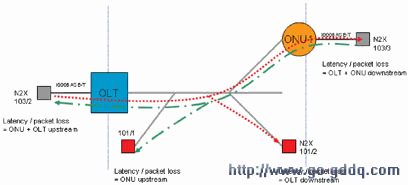

图4  性能测试拓扑图

　　测试目的：能够更好地隔离造成系统转发性能下降的原因。

　　测试方法：IxN2X可以在PON端口统计PON的流量，计算时延和包丢失。测试拓扑如图4所示。IxN2X 103/2和N2X 103/3是以太网端口，N2X 101/1是EPON接口，统计上行流量，IxN2X 101/2是EPON接口，统计下行流量。

　　●在103/2和103/3之间互相发双向业务流。

　　●分别在101/1和101/2端口统计上行和下行的流量。

　　●用户可以分别计算出通过 ONU 和OLT的延迟。

　　测试结果如图5所示。丢包也可以用同样的方法计算。

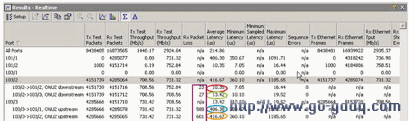

图5  ONU端和OLT端性能测试结果

　　从以上测试结果，我们可以计算出：

　　●OLT Downstream avg Latency="10".4us。

　　●ONU Upstream avg Latency="406".4us。

　　●OLT Upstream avg Latency="416".7-406.4=10.3us。

　　●ONU Downstream avg Latency="13".4-10.4=3us。

　　4  结束语

　　 IXIA IxN2X在EPON测试领域一直处于领先地位，它提供了丰富的EPON测试功能，可以测试MPCP，OAM协议，可以测试DBA算法，可以测试EPON系统的转发性能，可以测试EPON系统的QoS保证能力等。根据EPON的传输特性，有效地测试EPON系统是必要的。
