摘要：针对目前网管光纤收发器网管模式比较单一，且网络管理功能不完善，存在稳定性较差、价格偏高等问题，提出了一种以LPC2210嵌入式处理器和IP113S光电介质转换芯片为核心，以嵌入式多任务探作系统μCLinux为操作平台的新型可网管机架式光纤收发器。该系统硬件主要包括光电转换、网管控制和电源等三大部分，而系统软件支持多种网络管理模式。实验结果表明，该系统设计达到预期目标，与传统产品相比，该系统的稳定性得到明显地提高，管理功能能够实时监控系统，适用于电信级业务应用。
关键词：BOA；嵌入式；网络管理；光纤收发器

    随着信息化建设的突飞猛进，人们对于数据、语音、图像等多媒体通信的需求日益增加，以太网宽带接入方式被提到重要位置。但是传统的5类线电缆只能将以太网电信号传输100 m，在传输距离和覆盖范围方面已不能适应实际网络环境的需要。与此同时，光纤通信以其信息容量大、保密性好、重量轻、体积小、无中继、传输距离长等优点得到了广泛应用，光纤收发器是利用了光纤这一高速传播介质很好地解决了以太网在传输方面的问题。现在市场上广泛应用的光纤收发器其结构一般分成独立式和机架式，支持速率为10／100／1000 Mb／s。电信级业务中为了管理和布线方便多采用机架式光纤收发器，支持多块业务卡同时工作，但是也存在着很多问题，如需要安装特定客户端软件，不能远距离控制等。针对这些问题该系统采用基于Web技术的B／S模式和基于GUI的C／S模式的液晶显示，使用通用的浏览器登录系统，无需安装应用软件，就可以把采集到的数据以动态网页的形式在浏览器上显示并且在液晶显示屏上显示数据，做到本地和远端都能有效地监控。该系统还支持RFP功能，这样在发生故障时数据包不会沿着已经发生故障的线路继续转发数据，造成大量丢包。

1 系统总体设计

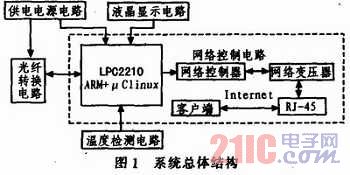

    该系统采用标准机架式结构，便于网管模块对各个光电转换模块统一管理和供电。系统主要可分为光电转换电路、网管控制电路、温度检测电路、液晶显示电路和供电电源电路设计，系统整体结构图如图1所示。

    光电转换电路主要功能是将适合在电缆中传输的电信号转换成在光纤中传输的光信号；网管控制电路主要功能是PC机通过网络远程监控和控制光电转换部分，即一个网管模块控制多个光电转换模块；液晶显示电路主要功能是把数据实时在液晶屏上显示，以便进行本地监控；供电电源电路主要为所有的光电转换电路和网络控制电路提供必要的电源。
