3．1 信源的生成——曼彻斯特码

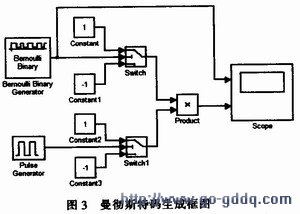

　　曼彻斯特的编码规则是这样的，即将二级制码“1”编成“10"，将“0”码编成“01”，在这里由于采用了二进制双极性码，则将“1”编成 “+1-1”码，而将“0”码编成“-1+1”码。根据2．1小节的理论分析，采用 SIMULINK 中的bernoulli binary generator(不归零二进制码生成器)、pulse generator(脉冲生成器)、constant(常数源模块)、switch(开关电路)、scope(示波器)构成曼彻斯特码的生成电路。模型连接方法如图3所示。

　　模块参数设置：bernoulli binary generator(不归零二进制码生成器)的Prpbability of a zero(零码概率)设为0．5，sample time(采样时间)设为0．5，pulse generator(脉冲生成器)的pulse width(%of period)(脉冲宽度)设为50%，占空比为1/2，Attitude(幅度)设为1，phase delay(相位延迟)设为0，表示不经过延迟，起始时刻发10码，switch(开关电路)的threshold(门限)设为0．5。 constant(常数源输出)设置为1，输出常数1，设置为-1，输出-1。

　　switch模块中3个输入分别接如图3所示的3个信号，当输入的第2个信号(二进制码)大于switch的门限值0．5时，输出为1，当输入的第 2个信号(二进制码)小于switch的门限值0．5时，输出为0。此时，单极性不归零码经过switch电路后成为双极性不归零码 (+1-1+1…)，pulse generator用于产生占空比为1/2的单极性归零脉冲(10)，经过switch开关电路后成为双极性归零脉冲(+1-1)，两路双极性信号成为乘法器product的输入，相乘后的结果是：第1路不归零码的1码与第2路(+1-1)码相乘得到(+1-1)，第1路-1码与第2路(+1-1)码相乘得到(-1+1)码，这就是曼彻斯特码。

　　3．2 传输模块的实现

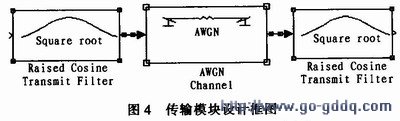

　　为了减小码间干扰，在最大输出信噪比时刻输出信号，减小噪声干扰，传输模块由Square root Raised Cosine Transmit FiLTEr(平方根升余弦传输滤波器)、AWGN Channel(高斯信道)、Square root Raised Cosine Receive Filter(平方根升余弦接收滤波器)模块组成，其设计框图如图4所示。

　　模块参数设置：SqIlare root Raised Cosine Filter(平方根升余弦滤波器)的attitude(幅值)设为1，Period(周期)设为0．5，pulse width(脉冲宽度)设为50%，Phase delay(相位延迟)设为0。AWGN Channel(高斯信道)的Initial seed(起始速度)设为67，mode(模式)设为Eb/No(信噪比)，Eb/No设为100，Number of bits per symbor(每秒比特数)设为1，Imput symbolpower(输入功率)设为1，Symbol period(信号周期)为1。

　　发送端平方根升余弦传输滤波器用于对输入信号滤波成型，高斯信道中含有高斯白噪声，满足基带系统信道特征，接收端平方根升余弦接收滤波器用于匹配滤波，得到最大输出信噪比。

　　3．3 抽样判决

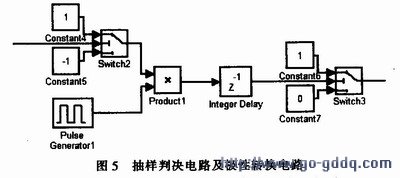

　　利用switch2、pulse generatorl、productl构成抽样判决电路，并对曼彻斯特码解码，其抽样判决电路及极性转换电路如图5所示。

　　模块参数设置：switch2的判决门限设为0，pulse generatorl的占空比为50%，相位延迟为0。

　　输入信号经switch2被抽样判决，当信号大于0时输出为1，当信号小于0时输出为-1，pulse Generatorl(脉冲生成器)的输出信号(101010 …)作为第2路信号与第1路switch2输出信号相乘，结果是：第1路为(+1-1)时与第2路(10)相乘得到(+10)，第1路为(-1+1)时与第2路(10)相乘得到(-10)，完成对曼彻斯特码的解码。

　　解码后的信号是占空比为50%的双极性归零码，经integer Delay(整数延迟)将占空比转换为100%，成为归零码，再经过switch3(开关电路)将双极性码转换成单极性码，得到与信源相同的码型。

　　3．4 基带传输 系统设计总图及各点输出波形

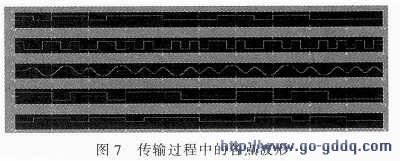

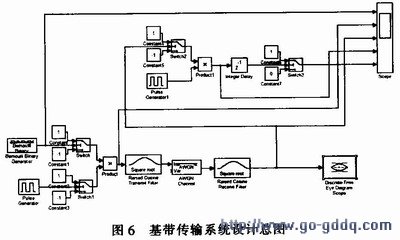

　　基带传输系统的统计总图以及传输过程中的各点波形分别如图6、图7所示。
