SIMULINK下基带传输系统的设计
来源:本站整理  作者:佚名  2011-03-22 11:49:33



   从图7的波形来看,传输是有效的。第1行波形是待传输的基带信号,第2行波形是经过曼彻斯特编码模块后产生的曼彻斯特码,第3行波形是经过接受滤波器后的波形,是一个连续信号,第4行波形是对第3行波形经过抽样判决后得到的双极性的二进制码,第5行波形是经极性转换后得到的二进制码,与第1行的基带信号比较,结果相同,只是延迟了2个码元,这说明所设计的基带系统没有产生误码,达到了抗码间干扰和抗噪声干扰的目的。

  3.5 眼图 观测结果

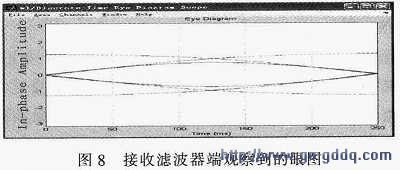

  图8为接收滤波器观察到的眼图,从图8可看出,在信噪比为100 dB下观察眼图,“眼睛”睁开的角度很大,且没有“杂线”,说明系统在该信噪比下具有很好的抗码间干扰能力。

接收滤波器观察到的眼图

  4 结束语

  本次设计采用平方根升余弦滤波器作为发送端和接收端滤波器,可以实现匹配滤波、减小系统码间干扰,采用抽样判决电路恢复重建信号,抵抗噪声干扰。在 SIMULINK 下搭建系统,示波器观测到的各点波形及眼图的观测的结果得出:基带系统的设计达到了预期要求,且具有较好的抗码间干扰能力。
