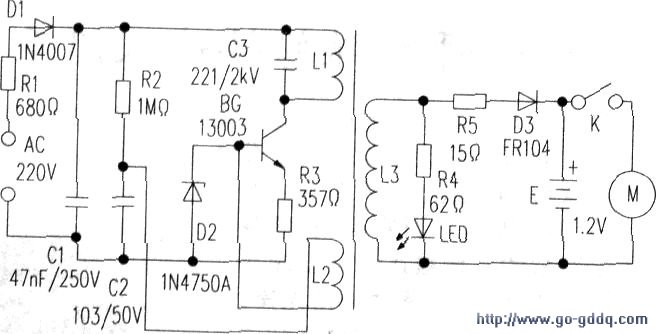

测绘出该型剃须刀的电路原理图（见附图）。
　　
　　工作原理
　　
　　220V交流电压经电阻R1限流、二极管D1半波整流、电容C1滤波得到约110V的直流电压，经脉冲变压器绕组L1加在三极管的C极。电阻R2、电容C2、三极管BG和脉冲变压器的绕组L1、L2共同构成电路的自激振荡工作状态，再经脉冲变压器的耦合。在绕组L3感应出高频电压，经R5送133整流给电池E充电。电容c3是吸收L1工作时产生的自感尖峰电压的，防止三极管被自感高压损坏。R4、LED组成电源指示电路。
