随着能源危机的到来，高效的照明技术得到人们广泛的关注。发光二极管LED（Light Emitting Ddiode）是利用半导体PN结或类似结构把电能转换成光能的器件，以其高效率、低功耗、低电压驱动、使用寿命长等优点，已在众多应用领域中得到普遍的应用，如各类消费电子产品——手机、PDA、液晶电视的背光光源等。高亮度LED是传统白炽灯的一种理想替代方案，因为前者的寿命和效率都比后者高得多，且不同于紧凑型荧光灯泡，这些LED能够在低温下工作。为提高LED照明电路的使用性能和适用范围，本文将介绍一种具成本优势的高亮度白光LED（HBLED）调光方法。

　　对于HBLD而言，在高照度工作条件下导通电压高达3～5 V，工作电流可达0.15～3 A。LED的发光亮度与流过LED正向电流的大小基本上成正比关系，所以LED应用的关键技术之一是提供与其特性相适应的电源或驱动电路。高亮度LED有两种基本的调光方法。第一种是PWM（脉冲宽度调制）调光方法，即在大于200 Hz的某些频率下以0％～100％的不同占空比来导通和关断LED。导通期间LED满电流工作，而关断期间LED上没有电流流过，可以保证色彩的一致性。第二种方法是控制流经LED串的电流量，这可能导致LED串的电压下降，并造成轻微的色差。不过如果观察调光器打开情况下工作的白炽灯，也会看到明显的色彩变化。

　　高亮度白光二极管一般采用恒流电源驱动。因为随着LED逐渐变热，其电压降将减小，而且若LED串由恒压电源供电的话，电源往往会持续提供过多的电流，使输出电压增大，直到电源达到电流限值或LED失效。脉宽调制方式是用较高的频率开关LED，开关频率超出人一般能够察觉的范围，给人一种LED总亮的假象，现在普遍采用脉宽调制方式调节LED的亮度，在某些应用中，调光比可达5 000：1，常用的LED驱动有降压型（Buck）、升压型（Boost）、升降压型（Buck～Boost）等3种。LM3402是一款由可控电流源衍生的降压型稳压器，输入电压范围涵盖整个汽车应用领域，内置MOS管最多可以驱动5颗LED，性价比高，且接受领域较广、线路简洁实用，是众多LED驱动IC中间的佼佼者。

　　1 系统结构

　　1.1 总体结构

　　由于单个HBLED的发光效率不能完全满足亮度要求，因此，需要用多个LED组成阵列，1个LM3402对5个高亮度发光二极管组成的串（HBLE-Ds）进行恒流驱动，接受1个微处理器P89LPC932的PWM脉宽调节控制，可实现无级调节，流过每个HBLEDs的电流约为120～350 mA。

　　1.2 人机界面

　　操作面板上有3个按钮（关闭、调亮和调暗按钮）和4个普通发光二极管指示灯。按下关闭按钮，将熄灭高亮度发光二极管串HBLEDs，再次按下此按钮，则可以回到原亮度显示状态，掉电或重启也可回到设定亮度状态；调亮和调暗按钮用于改变HBLEDs的亮度，对应4个指示灯，其中每个指示灯有亮暗2级指示，这样可以指示8挡亮度。

　　1.3 驱动电路

　　驱动电路是整个LED调光电路的核心，主要由1个微处理器P89LPC932和LM2402恒流稳压电路组成。LM3402是一款由可控电流源衍生的降压型稳压器，可驱动串联的大功率、高亮度发光二极管串，可以接受范围在*2V的输入电压。当使用引脚兼容的LM3402HV时，输入电压的上限可达到75V。按照需要对转换器的输出电压进行调节，以维持通过LED阵列的恒定电流水平。只要HBLEDs的组合前馈电压不超过Vo（MAX），则电路能保持任意数量的LED中的调节电流不变。图1为LM3402的典型应用电路示意图，其中RSNS为电流设定电阻，平均电流IF≈0.2／RSNS，RON取值与发光二极管串中的LED数量有关，5个以上LED时可取值300KΩ，经检测，恒流标称值为250mA时（RSNS=0.8 Ω），电流波动在±10 mA以内。

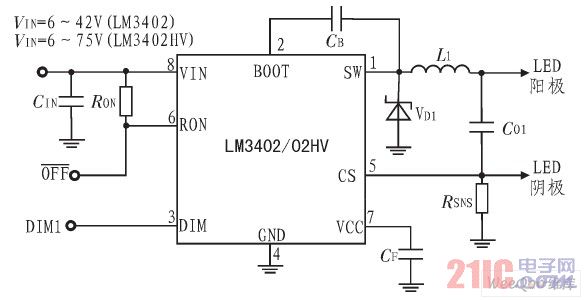

图1 LM3402的典型应用电路示意图
