用SM89516AL25P型单片机主控起始灯条单元原理
来源:本站整理  作者:佚名  2011-03-23 17:26:16

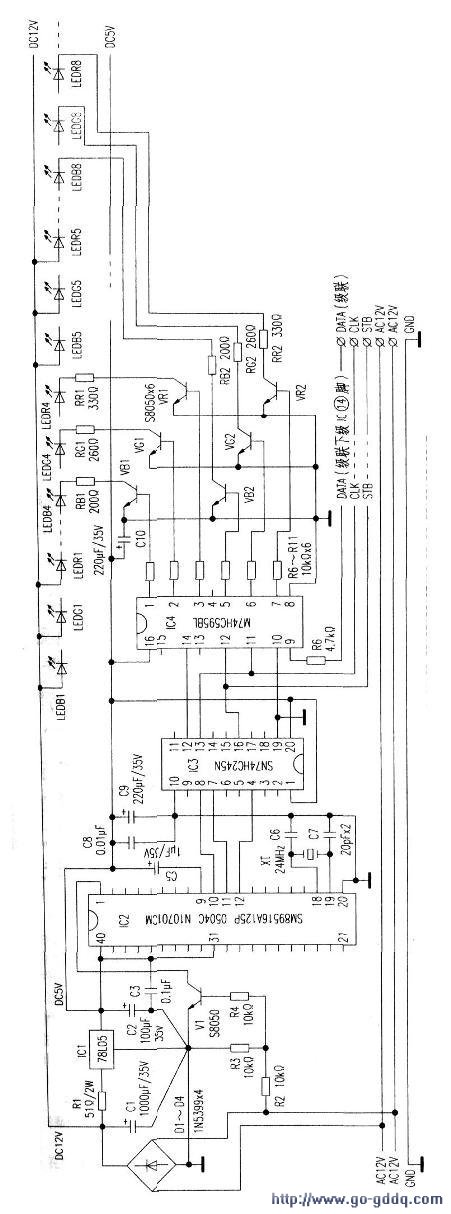

  此灯条电路如图所示。由其主控的灯条电路形式和上一种单片机AT89C2051-24PI程控灯条大同小异。图中IC2(9)脚为SM89516AL25P上电“复位”端;(18)-(19)脚外接晶振XT及电容C6、C7构成工作时钟。电路工作时,单片机IC2从(10)脚(P3.O口)、(11)脚(P3.1口)、(12)脚(P3.2口)分别输出DATA、CLK与STB数据信号,又直接输入到另设的一只SN74HC245N(IC3)总线驱动器中,进行整形并起隔离和保护的作用。随后,由IC3(12)、(13)、(16)脚上的输出信号。再分别从前至后依次级联到六块移位寄存器(M74HC595BL)电路,并由其驱动负载,使整个灯条LED灯组动态发光。

  该型LED灯条和上一种灯条一样。单元长度均为96cm。并在灯条的末端,同样预设有可供后续灯条单元续连的DATA、CLK、STB、AC12V-AC12V、GND输出接线焊盘,可方便地进行扩充。
