具有温度管理控制功能的LED驱动器LM3424及其应用
来源:本站整理  作者:佚名  2011-03-26 15:25:32



摘要:介绍了具有温度管理控制功能的LED驱动器LM3424的引脚功能和典型应用电路,并对LED电流检测电路和热能回折电路的工作原理作了详细介绍,最后以boost典型应用电路为例,介绍了L343424芯片主要外围元件的选取方法。
关键词:LM3424;热能回折(Thermalfoldbaek);温度管理;LED

0 引言
    LM3424是美国国家半导体推出的具有温度管理与控制功能的一款新品LED驱动器,该驱动器可驱动多达18颗串联的高亮度LED,适用于多
种不同的室内/户外照明系统以及汽车照明应用。在典型的应用情况下,LM3424可输出2 A以上的驱动电流,并可为降压、升压、SEPIC、反激及升/降压拓扑等各类应用提供稳压电流,可适用于4.5~75 V的较宽输入电压范围,而且其内置的PWM控制器可支持高速操作。

1 引脚功能

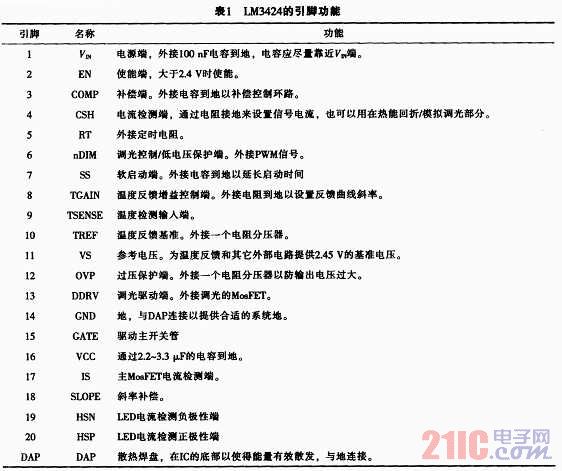

    LM3424采用散热能力更强的20引脚TSSOP封装形式,其引脚排列如图1所示。各引脚的功能说明如表1所列。
