摘要：为解决传统浏览器可移植性差、效率比较低的问题，设计出一种基于WAP的嵌入式浏览器。与传统浏览器比较，该浏览器分为各个模块同时去掉一些没有用的模块，并采用java语言实现每个模块的设计。重点分析了解析模块以及布局模块设计。实验结果表明，该浏览器比传统浏览器的可移植性高，能够很好的移植到ARM平台上，效率得到了很大提高。

　　浏览器主要完成实现下载网页，解析网页脚本语言，最后再合理的显示给用户的任务。WAP（wireless ApplicatiON Protocol），即无线应用协议，亦称无线互联网协议。WAP协议的功能：用户只要使用具有WAP功能的移动终端诸如移动电话之类的无线客户端，就会像电脑IE、搜狗等PC浏览器一样，查看各种网页信息，展示Intemet内容。WAP由一系列通信协议组成。WAP的协议栈采用了层次化设计，从而为应用系统的开发提供了一种可伸缩和扩展的环境。每层协议栈均定义了相应的接口。可被上一层协议所使用，也可被其他服务或应用程序所直接应用。WAP的各层协议如图1所示。

图1 WAP的各层协议

　　本文分析了WAP嵌入式浏览器的主要功能模块、工作流程、总体设计，重点分析解析模块和布局模块，最后展望WAP浏览器发展未来。

　　1 嵌入式浏览器概述

　　一般情况下，嵌入式浏览器包括两个功能：一是支持如HTTP、WAP传输协议；二是能够在嵌入式设备中运行传输协议，并有标记语言的功能以及能够根据使用者的需求进行处理各种情况。

　　1.1 浏览器功能模块

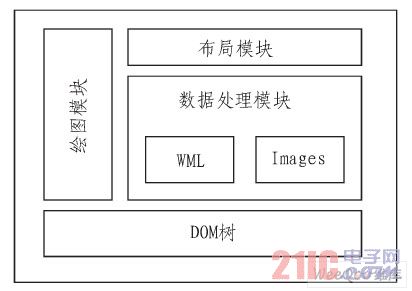

　　如图2所示，在本文设计中，浏览器主要模块有：绘图模块、布局模块、数据处理模块、DOM树模块。这样做的目的是确定分层体系结构，使每个层和相邻的进行交流，和不相邻的不进行交互，符合软件工程“高内聚，低耦合”的思想。其中：

图2 功能模块

　　绘图模块：利用对XML文件解析的结果生成DOM树和布局模块（RENDER）树，同时生成浏览器窗口及相应的控件，并在屏幕上排版显示。

　　布局模块：对生成的DOM树中得到样式的有关信息，如居中，字体等，组织布局、显示XML元素等内容。数据处理模块：数据处理模块包括处理XML和images。对访问的网页XML文件进行解析处理，包括表格、图片、文字并生成相应的DOM树。

　　DOM树模块：DOM（文档对象模型）是XML文件解析后的结果。它的内容包括了当前XML文件中所有的元素、元素的子元素、元素的属性、元素的样式、元素的事件等。在对象树模型中，文件的每一节点都被称为属性。而且它是完整的，对文件最小细节它都允许进行模型化而且可以访问。它也是对修改最不敏感的一种模型。
