便携式媒体播放器编码解码器的应用
来源:本站整理  作者:佚名  2011-03-29 15:38:26



音频功能便携设备(如便携式媒体播放器,多媒体手机)要求音频回放时间要长,即要求电池寿命要长。要使便携设备电池寿命长,一方面提高电池质量,更重要的是便携设备所用元器件功耗要低。便携装置的电池寿命是系统功率和音频编码解码器(CODEC)功率的函数,可表示为:



  其中K为与电池容量、电池电压和电源变换器效率有关的因数,A为系统功耗,B为音频CODEC功耗。为了保持在小和薄形状因数前题下提高电池寿命,要求功率和音频信号通路中的所有元器件必须降低功耗。

  为此欧胜微电子(Wolfson Microelectronics)推出新一代超低功耗音频CODEC WM8905,使音频功能便携装置电池寿命大大降低,使音频回放时间延长高达40个小时。

  WM8903超低功耗CODEC

  WM8903功能框图示于图1,其特点如下:

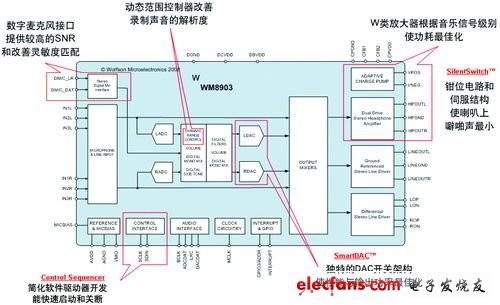

  图1 WM8903功能框图

  ·SmartDACTM技术—这是一种独特的低功率DAC开关架构,使DAC到耳机的功耗只有4.4毫瓦,可通过编程调节“性能与输出功率”曲线的能力使系统设计者能优化每一种使用情况(处于连接或移动等不同状态)。

  ·W类放大器技术—采用了一种自适应双驱动电荷泵和直流伺服芯片架构。W类耳机放大器能够智能地追踪实际的音乐信号级别,并使用一种自适应双驱动器的电荷泵来优化功耗。这种架构不仅优化了功耗,也无需大的直流阻塞耳机电容器,极大地节省了PCB空间和音频子系统的BOM。通过改进的低音响应,使音频性能得以提升。

  ·SilentSwitchTM技术—该技术通过集成复杂的钳位和音序器电路使“pops&clik”(喇叭上电噼叭声)最小。

  ·动态范围控制器—采用一个“快速释放”的脉冲噪音过滤器,在响亮的脉冲噪音存在的情况下,可提高录制声音的解析度,优化了录制的声音质量。

  ·控制定序器—延迟时间可编程的定序器可启动/关断WM8903的多个单元,可显著地减少“噼叭声”,并且简化了软件驱动器开发时间。

  ·数字麦克风接口—此接口能提供较高的SNR(信噪比)和改善灵敏度匹配。

  应用

  WM8903是专为显著延长音频功能便携设备的回放时间而设计,主要应用于便携式音频应用,包括PMP/MP3播放器、多媒体手机、手持游戏系统、数字视频相机、录音机等。图2示出WM8903在便携式媒体播放器中的应用。

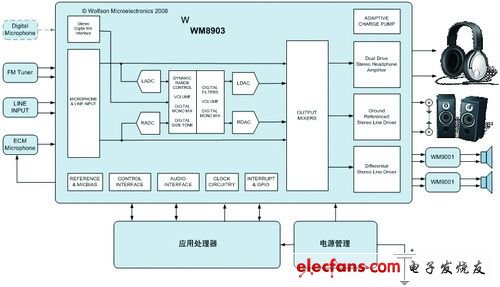

  图2 便携媒体播放器框图
