依利达YD-9000A探照灯式充电电筒原理图
来源:本站整理  作者:佚名  2011-04-02 16:50:47

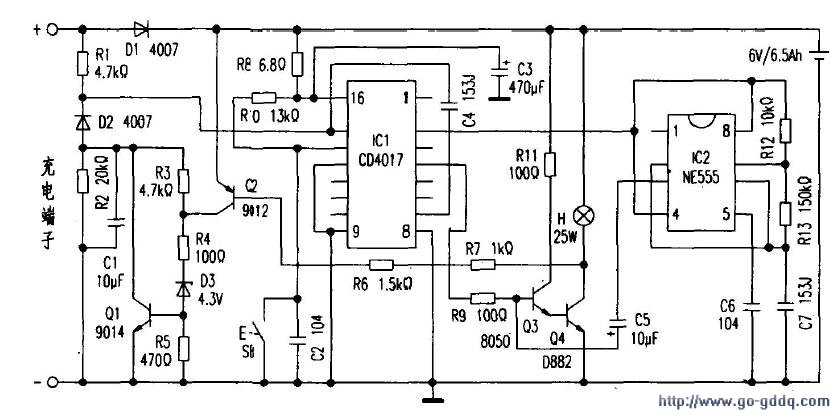

  下图为依利达YD-9000A型电路,由强弱光控制电路和电瓶欠压保护电路组成。IC1和IC2组成强光弱光控制电路,IC1(CD4017)为十进制计数器,(15)脚为复位端,高电平有效,(14)脚为触发端,由于(13)脚时钟脉冲控制端接地,故(14)脚为上升沿触发。所以当按住/松开按钮SB后(14)脚输入一脉冲,使第②脚输出高电平,该高电平作为IC2工作电源,IC2为555时基电路,接成多谐振荡器,③脚输出具有一定占空比的方波,该方波经C5耦合至Q3、Q4使灯泡发出弱光。

  当再按SB并松开,输入第二个脉冲时,IC1②脚变为低电平,IC2停止工作,IC1④脚输出高电平经R9、Q3使Q4饱和导通,灯泡H发出强光。当再按SB松开后输入第三个脉冲,IC1⑦脚输出高电平强制复位(15)脚,使③脚输出高电平,④脚输出低电平,灯泡不亮,为下一循环作准备。

  正常工作时Q2导通,击穿稳压管D3,Q1导通使D2反偏,对IC1无影响。当电瓶电压不足时,Q2输出电压不足以使D3击穿,Q1截止、D2导通使IC1的(15)脚为高电平,IC1被复位,电灯熄灭,以避免电瓶过放电而损坏。R1的作用是在充电时让IC1也被强制复位,电灯无法点亮,起到保护电瓶和充电器的作用。
