电子大屏自动开/关机电路
来源:本站整理  作者:佚名  2011-04-02 16:50:52



  利用打铃加上自制脉冲倍频电路实现了定时开/关机。对有PCB制板经验的爱好者改装很容易,该机运行5年,一直稳定可靠。

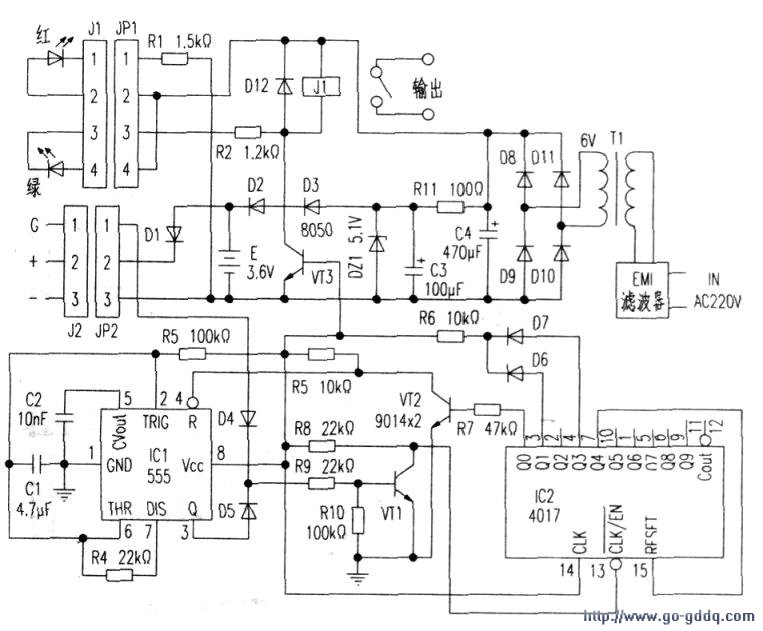

  高亮度投影仪灯泡功率为数百瓦至上千瓦,散热系统是投影仪的重要环节。因此关机时应按要求操作,切忌直接关闭电源,否则灯泡的高温极易烤坏显示部件。一般投影仪的开,关机均为一个按键,开机时按一次(连续2次也可),关机时按2次:第一次显示关机提示信号。第二次为确定。有些机型关机提示信号仅显示几秒钟,在此期间若不立即确认则提示符消失。关机失败,而利用打铃仪很易实现定时开机。由于有些机型(如三洋XP45)实现定时关机需在数秒内连续发送2个脉冲关机才有效。而一般打铃仪的脉冲间隔至少为1分钟。因此需增加脉冲倍频电路。见附图。

  该电路由电源部分、脉冲发生器(ICI)、脉冲计数器(IC2)及辅助电源等组成。电源由Tl降压,桥式整流经R11、C3、C4π型滤波后为本电路提供工作电源。由于整机耗电不到20mA.

  所以采用DZ1简易稳压。JP1所接发光管为电源指示和脉冲发送指示。JP2向原机提供3V工作电源,G为原机送来的打铃脉冲信号。由JP(21)脚送来的正脉冲经D4、R9使VT1导通,IC2(13)脚被VT1 c、e导通接地,(13)脚相当于接收一个负脉冲,IC2计数器进一位,Q0为0,Q1为1,此高电平经D6、R6为VT3提供基极电流。

  Q3导通儿吸合约0.5秒,输出端发送一个O.5Hz脉冲。因00为O,VT2截止。解除对IC1的封锁,其(4)脚经R5拉为高电平,IC1起振频率约2Hz,并从(3)脚输出。经D5、R9驱动VT1,集电极向IC2(13)脚发送负脉冲,计数器工作;第1个脉冲使Q1为0,Q2为1(此脚空闲,以便J1有充足时间释放),因Q1为0,VT3截止,J1释放(输出端完成第1个脉冲)。第2个脉冲使Q3为1,经D7、R6使VT3再次吸合,相当于在输出端发送第2个脉冲,如此连续发送2个脉冲。第3个脉冲使Q4为1,并送至本计数器复位端(15)脚,IC2复位,Q0为1、VT2饱和,封锁IC1,IC1停止工作。E-MI是从电脑电源拆下的,该器件必装,否则电路易受干扰而误触发。

  选用欣灵电气公司产HHQ3打铃仪。该打铃仪能设置打铃时间。调节范围为1秒~59秒。

  本电路中设置为1秒。该打铃仪采用大规模集成电路,由控制显示板、操作板、指令执行板(该板将被拆除)三块小电路板构成。按图制作好印刷板焊好元件后,取下原指令执行板用本电路板代替,本印刷板略有缩小。尺寸为67mm×52mm。

  原机为外接2节5号干电池保存数据。本电路采用整合方式,将电压3.6V镍镉电池直接焊在印刷板上,去掉原机所有附加功能连接线,使机内更整洁。本电路板的JP1、JP1均对应打铃器操作板相关接线的焊盘,连接时不要错位。原机变压器次级为14V,应换成6V。J1为6V或9V微型继电器。本电路系第二次改进型。所以从电路设计、PCB制作、焊机均一次成功,未进行任何调试。本机RlI原为7805三端稳压器(IC3),电路中以R11代替IC3,印刷板仍为三端稳压器焊盘。组装好后可空载试机,按下面板(一)键1秒钟后。若工作指示灯(绿色LED)连续闪亮2次即告成功。将投影仪开关机键用细线焊接引出,用φ3.5mm耳机插座固定在机壳上。再用φ3.5mm插头引至打铃仪OUT端,设置好开,关机时间即可使用了。
