0.6 V CMOS轨至轨运算放大器
来源:本站整理  作者:佚名  2011-04-02 16:51:14

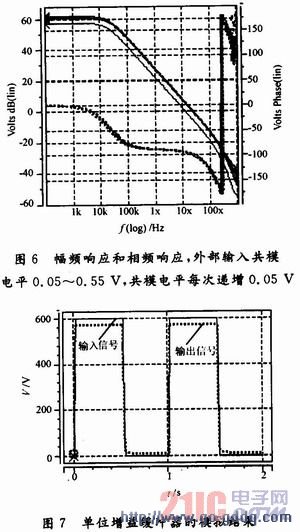

    如图6所示,在0.6 V电源电压下,采用0.13 μmCMOS工艺制程,模拟得到的频率响应曲线,带10pF电容负载时其性能为,功耗390μW,直流增益60 dB,单位增益带宽22 MHz,相位裕度80°。图7为单位增益缓冲器的模拟结果。结果表明,该运算放大器可以实现轨至轨输入和输出。




3 结语
    在电源电压为0.6 V下,模拟实现了轨至轨输入和输出运算放大器。采用0.13 μm CMOS工艺制程,其阈值电压约为0.4 V和-0.4 V。设计过程中用到了输入共模电平偏移技术和对称运算放大器结构设计。

上一页  [1] [2] [3]
