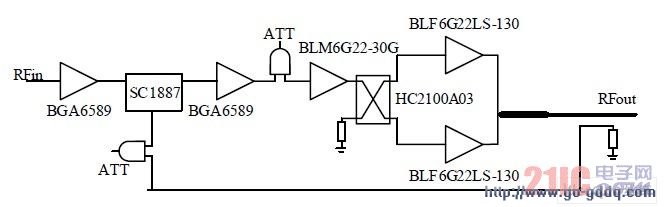

SC1887对RFin、RFFB两个端口的输入信号强度都有一定动态范围要求。为了与功放更好的配合，在环路内使用两个ATT电路，实时调节主通路和反馈通路的增益范围，确保SC1887在一定的功率输出动态范围内有很好的表现。具体实现电路原理如图2所示。
图2 功放原理框图
测试结果分析

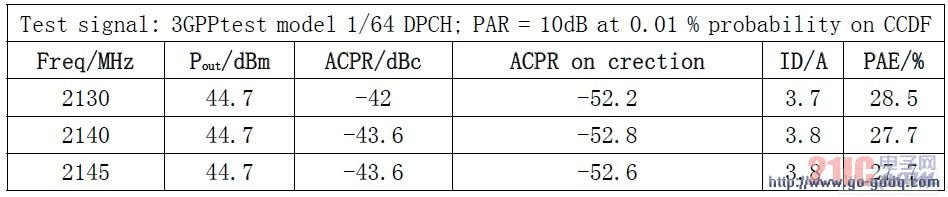

测试结果如表1所示。从测试数据可以看出，在Pout=44.7dBm时,对消后ACPR在52dBC以上，可以满足3GPP频谱发射模板。效率可以做到27%，比普通回退功放提高10%以上，显着减少了能耗，远远超出运营商的招标要求，符合当今节能环保、绿色低碳的发展需求。
表1 WCDMA单载波测试结果
通过分析以上测试结果可以看出，该方案有如下几大优势：
1.效率高：采用Doherty加模拟预失真的线性化技术，该方案与普通的HPA相比，效率至少提高10%以上。
2.成本低：功放管在整个功放成本中占主要地位，同样的功率输出，该方案比传统的HPA减少一半的使用量，节省成本。
3.结构简单，易于调试：简化了预失真电路的结构，减少了外围元器件的应用，使得整个电路更加紧凑，提高了整个系统的可靠性和一致性，便于生产调试。

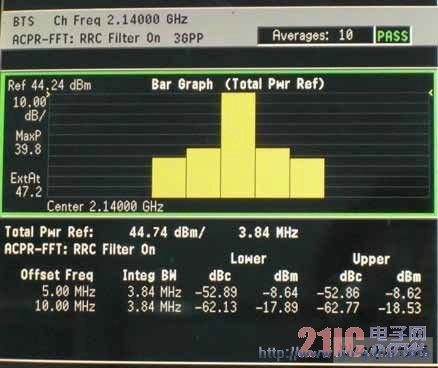

图3 2140MHz 测试结果
