2．2．2 数码管显示模块设计
    数码管显示电路包括了3片CH451芯片。CH451是一个整合了数码管显示驱动和键盘扫描控制以及u P监控的多功能外围芯片。内置RC振荡电路，可以动态驱动8位数码管或者64位LED，通过串行接口与单片机相连接。CH451向89C51单片机提供复位信号RESET和系统时钟信号SCLK。
CH451的段驱动引脚串接了电阻R1(200Ω)，用以限制和均衡段驱动电流，在5 V电源电压下，串接200 Ω电阻通常对应段电流13 mA。本文不需要键盘功能，省去KEY信号线，只使用DCLK、DIN、LOAD三个信号线。

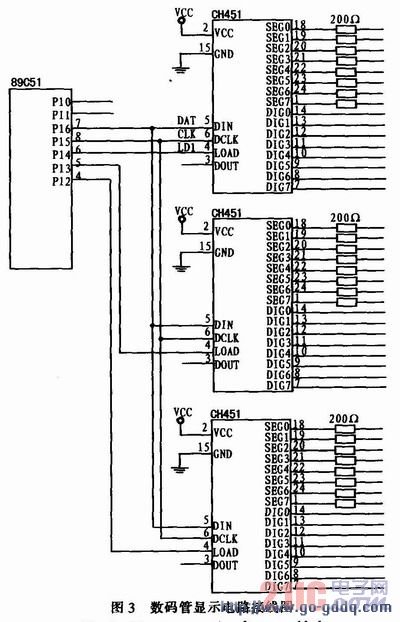

    当数码管多于8个时，可以采用多个CH451进行驱动。多个CH451与单片机的连接方式有两种方案：一是并联，单片机为每个CH451提供一根独立的LOAD信号线，但DIN和DCLK信号线同时提供给所有的CH451，也就是说，各个LOAD信号线相当于各个CH451的片选线；二是串联。单片机将DCLK和LDAD信号线同时提供给所有的CH451，单片机只提供DIN给最前级的CH451，而后级CH451的DIN连接到前级CH451的DOUT引脚。由于该平台罗经显控面板有18位数码管，故本文采用3片CH451级联方式，其连接图如图3所示。
