宽带放大器的设计与仿真
来源:本站整理  作者:佚名  2011-04-02 16:52:12



摘要:采用TI公司的高速运放OPA820ID作为一级放大电路,THS3091D作为末级放大电路,在输出负载50 Ω上实现电压增益≥40 dB,通频带宽为10 Hz~10 MHz,并利用MSP430单片机控制1602液晶显示输出电压峰峰值和有效值,以及模拟电子技术和单片机信号采集处理完成了增益控制和输出显示。整个系统结构合理、设计简洁、性能稳定,可应用于课程设计、实训等教学场合。
关键词;放大器增益;峰值检测;MSP430单片机;液晶显示

    本设计实现了一个5 V单电源供电的宽带放大器基本功能。核心部分采用高速运算放大器OPA820ID作为一级放大电路,THS3091D作为末级放大电路,利用DC-DC交换器TPS61087DRC为末级放大电路供电,在输出负载50 Ω上实现电压增益等于40 dB。该放大器通频带范围10 Hz~10 MHz,系统最终可利用示波器测量输出电压的峰峰值和有效值,并利用MSP430单片机控制1602液晶显示输出数据的功能。整个系统结构简单,而且综合应用了电容去耦、滤波等抗干扰措施以减少放大器噪声并抑制高频自激。经验证,本方案完成了设计要求和部分扩展功能。

1 方案论证与系统设计
1.1 方案论证
    直接使用集成高电压输出运放OPA820,放大器通频带从20 Hz~10 MHz,并能驱动50 Ω的负载,单纯用音频放大的方法来完成功率输出。同时要做到在输出负载上放大器最大不失真输出电压峰峰值≥10 V的难度较大,故采用DC-DC变换器TPS61087DRC为末级THS3091放大电路供电,最终设计这款高速宽带放大器。本方案简单易行,由于采用单芯片,所以系统体积较小。
1.2 系统设计

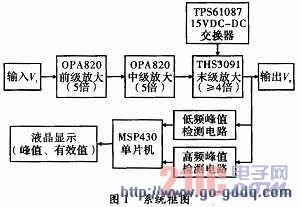

    利用模拟电子技术和单片机信号采集处理技术,最终完成增益控制及输出显示。系统框图如图1所示。




2 模拟电路设计

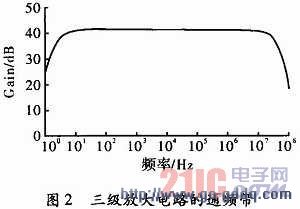

    利用TI公司的模拟仿真软件Tina,设计出5 V和15 V电源电路和三级放大电路,并利用峰值检测电路的输出经单片机采样处理后液晶显示。Tina仿真软件模拟出上述电路40 dB时的通频带范围为10 Hz~10 MHz。图2所示为三级放大电路的通频带图。
