一种带宽直流放大器的设计
来源:本站整理  作者:佚名  2011-04-02 16:52:23



  4.2 低通滤波电路

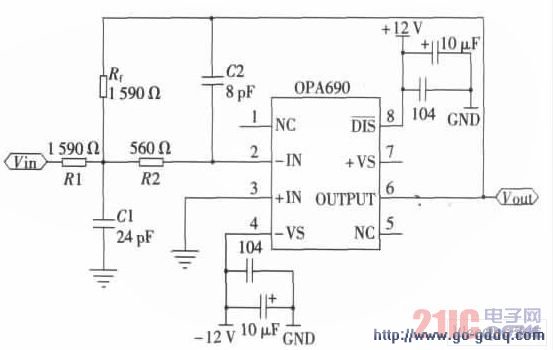

  设计中采用了专用设计滤波器软件FiLTEr Wiz Pro ,利用高速宽带运OPA690 实现, 如图3 所示。

低通滤波电路

图3 低通滤波电路

  4.3 后级放大电路

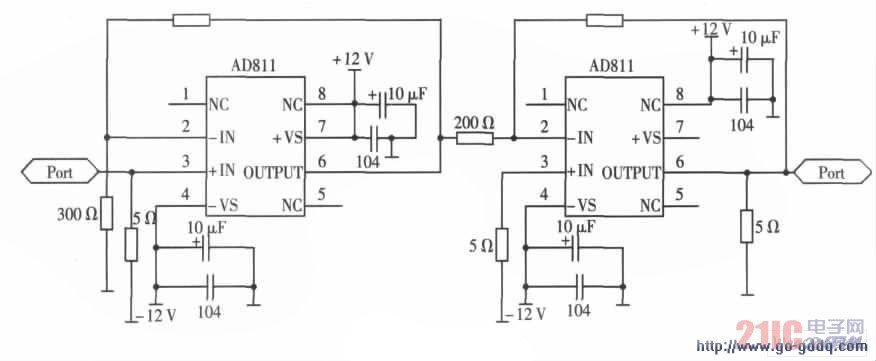

  后级功率放大电路采用运放AD811 实现。AD811 是美国模拟器件公司推出的一种带电流反馈型视频运算放大器, 当增益G=1 时,-3 dB 带宽为140 MHz ; 当增益G=2 时,-3 dB 带宽为140 MHz ; 当增益G=10 时,-3 dB带宽可达100 MHz ; 电压转换率为2 500 V/μs , 完全满足系统需求。后级放大具体电路见图4 。后级放大电路

图4 后级放大电路

  4.4 手动增益预置及控制

  单片机C8051F020 是整个放大器控制的核心部分,它主要完成以下功能:接收用户按键信息以控制增益,进而对AD603 的增益控制电压进行控制并可完成显示功能。

  手动增益预置的基本思路是:单片机键盘输入设定,数字程控, 经D/A 转换产生控制输出电压, 加至图2 中两片AD603 的1 脚,从而对增益进行控制,实现方便直观。
