3 Doherty功率放大器实现与仿真结果

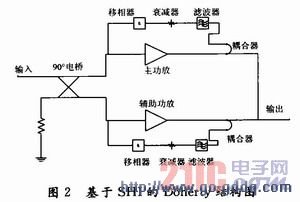

基于前面的理论分析，采用cree公司的GaN功放管模型，设计了一款基于二次谐波注入的Doherty放大器。其基本结构如图2所示。
仿真时输入功率扫描范围为5～48 dBm。经过优化，主放大器栅极偏置电压为-2．35 V，辅助放大器栅极偏置电压为-5 V，漏极偏置电压均为28 V。功分器采用均等功分，耦合器的耦合度为-30 dB。仿真结果如图3所示。
从仿真结果可以看出，Doherty放大器能够显著改善回退后的效率，在6 dB回退点，效率比平衡式放大改善约15％；在8 dB回退点，效率仍在40％以上。未采用二次谐波注入时，效率改善更多，但是线性很差。采用二次谐波注入后，AM-AM，AM-PM，三阶和五阶交调以及pi／4QPSK ACPR都得到了明显改善。二次谐波注入后可以很好地改善线性，而且对效率的影响不大。
4 结论
本文提出了一种基于二次谐波注入的Doherty放大器，实现了效率和线性的同时改善，克服了传统Doherty功率放大器的不足。该放大器不需要复杂的线性化电路，结构简单，实现也很容易，具有很好的应用前景。
