2 基于IR1150的单周期控制APFC设计
    本文应用IR公司的PFC控制芯片IR1l50进行设计。设计的主要指标如下：交流输入电压：220 V±1O％；直流输出电压：380 V；输出功率200 W；功率因数0．98；变换器效率≥90％。

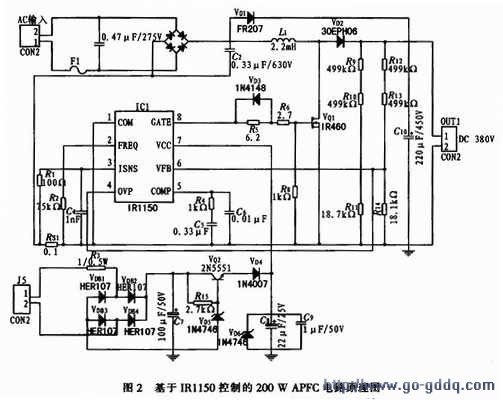

    电路如图2所示，拓扑为BOOST结构。这种PFC变换器适用于国际通用的AC线路输入，DC输出为380 V，用作开关电源或电子镇流器的前端电路。C2用于高频电感电流旁路，从而得到低频(50 Hz或60 Hz)平均电流(即AC输入电流)。考虑到市电输入的电流不稳定性，为保护整个系统不会因过大的冲击电流烧毁，采用250 V／3 A的保险丝。IR1150引脚2上的R2(75 kΩ)用作设置开关频率(100 kHz)，RS1(0．1Ω)为电流检测电阻器。IR1150引脚3上的R1和C4组成预滤波电路。IR1150引脚5上的R4和C5、C6提供电压环路补偿。由R9、R10和R11组成的电阻分压器用作输出电压反馈采样。在正常工作状态下，馈入VFB引脚的电压VFB为7V(等于VFB引脚内部电压误差放大器同相端上的参考电压VREF)。由R12 R13、R14组成的电阻分压器用作输出过电压保护取样。IR1150引脚4上的过电压保护门限电平为7．385 V(即105．5％VREF)。当PFC升压变换器输出电压超过412 V时，反馈到IR1l50引脚4上的电压就会超过7．385 V的阈值电平，器件则进入过电压保护模式。IR1150的VCC电压(15～20 V)可以从电感器L1的附加绕组和二极管组成的辅助电源获得。

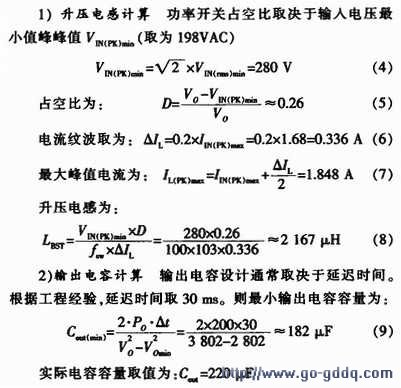

    主要功率元件参数计算如下：

    3)功率开关管计算开关管的选择应考虑实际流过的电流值乘以1．5～2倍裕量，管子的耐压为电路输出电压乘以1．5～2倍的裕量，根据设计指标，选用4 A、600 VMOS管IRFP460。
