单周期控制的功率因数校正电路设计
来源:本站整理  作者:佚名  2011-04-02 16:52:42





3 试验

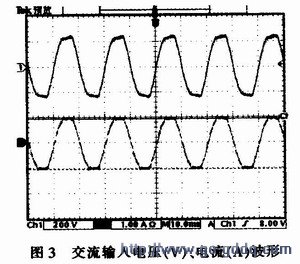

在交流输入为220 V,输出功率200 W的条件下,用示波器测量交流输入电压、电流波形如图3所示。


    示波器通道1(纵轴)采集的是输入电压,通道2(纵轴)采集的是输入电流,横轴为时间(10 ms/格)。交流输入电流基本为正弦波形,与电压波形几乎同相。在输出功率200 W的情况下,其输入电流与电压波形相位变化最大为1.06°。经计算位移因数为:0.99。功率因数提高到0.987,总谐波失真THD仅约4%,符合IEC1000-3-2标准要求,变换器效率达到92%。在198 V~242 V的输入电压范围内得到类似的结果,可
见该电路基本消除了谐波对电网的污染。

4 结论

通过上述实验可以看出,应用单周期控制可以很好的实现功率因数校正。在某半桥结构的铅酸电池充电系统中增加了利用IR1150芯片设计的功率因数校正电路后,明显地提高了系统的功率因数,在保持原输出功率不变的情况下,输入回路的峰值电流可下降40%左右,从而提高了元件的利用率。同时,系统的EMC指标也得到了改善,达到了GB17625.1-1998所规定的标准。

上一页  [1] [2] [3]
