基于Cortex-M3的数字可调共振源的设计
来源:本站整理  作者:佚名  2011-04-02 16:53:31

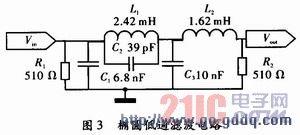

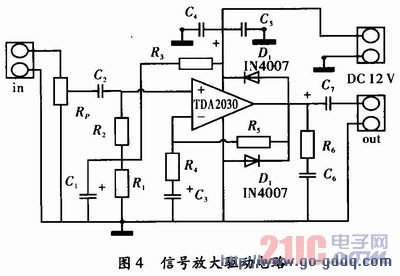

    功放模块采用TDA2030作为核心芯片,是德律风根生产的音频功放电路,采用V型5脚单列直插式塑料封装结构,具有体积小、输出功率大、失真小、外接元件少等特点,内部具有多种保护电路,工作安全可靠,可以满足系统设计的要求。本文选用12 V单电源供电模式,对输出信号功率进行放大以驱动外围振动实验装置。图4所示为信号放大驱动电路。


2.4 键盘显示及信号输出端装置

键盘和显示作为人机交互平台,控制键盘设有5个按键,包括两个光标左右移位键、两个数字加减键和一个确认键,以实现对频率的调节设定。显示部分采用LCD1602液晶模块,用于实时显示输出信号的频率值。
2.5 USB通信模块

通用串行总线(USB)由于具有高传输速率、即插即用和易于扩展等优点而被广泛应用于计算机外设、数字设备和仪器仪表等领域。系统的USB通信部分采用了CPU自带的USB接口。PC上位机可通过USB接口将AD9850的频率/相位控制字发送到MCU,用于设置AD9850的输出频率,同时AD9850也可以经MCU将输出频率发送回PC上位机上,用于对系统监视。

3 系统软件简介

系统的软件包括计算机虚拟仪器以及ARM软件程序。虚拟仪器采用NI公司的LahWindows开发平台,虚拟仪器面板用于实现PC机与共振源通信并实时显示输出频率、幅度等信息。ARM软件部分采用基于ST公司的最新3.0版本的固件库编写。此次只介绍ARM软件部分。

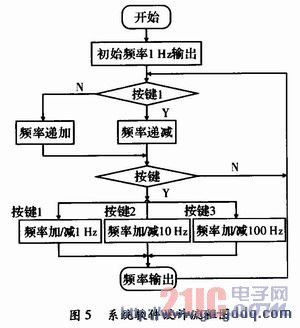

    ARM软件设计采用C语言编写,C语言对机器底层硬件操作方便,模块化程度高,可读性与可移植性好。该软件设计主要包括两部分组成:共振源控制程序由初始化模块、功能模块组成。初始化模块用于配置系统时钟、端口工作方式、嵌套中断向量控制器。功能模块是由显示、键盘输入和信号发生组成。系统软件设计流程图,如图5所示。
