实验过程中由于信号发生模块、滤波功放模块以及外围电子元件之间连线存在一定电磁干扰,难免使输出信号产生小幅度漂移,但是误差已经控制在设计要求范围之内。

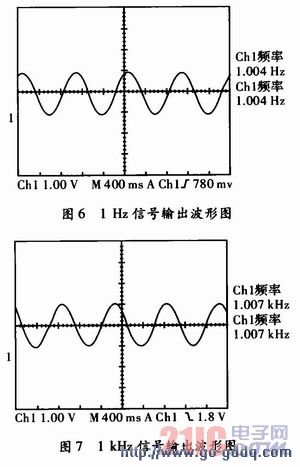

下图6和图7为1 Hz和1 kHz理论频率下用示波器TDS3201B测试的共振源输出的波形图。
5 结束语

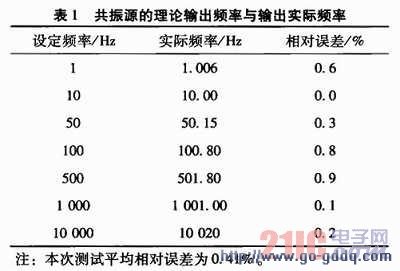

基于Cortex-M3的数字可调共振源,实现了对信号频率的连续可调,其输出信号的稳定性、精确性和模拟类共振源相比都有较大提高。实测表明,该共振源在1~10 kHz范围内的相对误差控制在0.41%以内,且响应快,满足物理实验中心的共振实验以及超声波发声信号源的要求。
