一、电源电路的组成及工作原理
　　

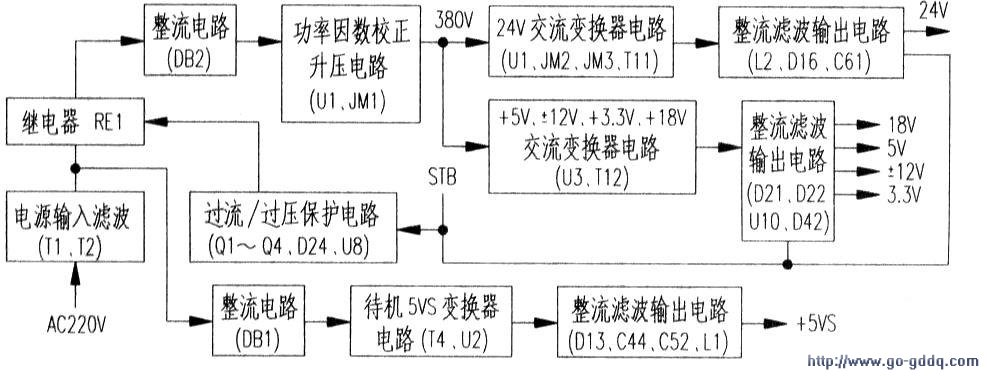

　　1.电源电路的组成框图（见下图）
　　
　　该系列电源所提供的电压分为三组：第一组不受控。一开机就有的+5vS主要是给操作控制MCU提供电压：第二组给液晶电视LCD屏上的升压板提供+24V工作电压：第三组输出电压较多，有+12V、-12V、+18V、+3.3V和+5V。这组主要是向音、视频处理电路板及LCD屏上的控制板提供工作电压。

　　其中第二、三组的电压受McU控制。该电源板主要由输入滤波电路、整流电路、功率因素校正电路、PWM交流变换器电路、稳压电路和保护电路组成的。

　　2.电路工作原理
　　
　　（1）+5VS电压产生及稳压过程
　　
　　1）产生过程：市电220V由连接器JF1输入，经保险丝F1（3.15A／250V）后，进入由T2、T1、C5、C6等组成的抗干扰电路。滤除高频杂波。而后再进入整流桥堆DB1进行全波整流及C13滤波获得300V的直流电压。这个电压通过开关变器T4的（1）（2）绕组加至U2（FS-DH321）的（6）、（7）、（8）脚。U2是开关电源模块。

　　与此同时经过整流滤波后的直流300V也通过R111、R112向U2（5）脚提供软启动电压。u2内部的振荡电路开始振荡，其振荡脉冲电压经整形、均衡、驱动电路放大形成的开关脉冲被加至内部开关管的栅极，使开关管工作于开关状态。

　　于是在T4的绕组中形成大小、方向时刻变化的脉冲电源。由于电磁感应，在T4的次级各绕组也感应出相应的感应电压。其中绕组（3）～（4）的感应电压经D66半波整流C22滤波和D50稳压送至U2的（2）脚向U2提供工作电压；绕组（5）～（7）的感应电压经D13半波整流、C44、L1、C52滤波形成+5VS的电压。

　　2）稳压控制过程：采用次级取样稳压方式。

　　当某种原因使得+5VS升高通过电阻R38流入光耦U4中二极管的电流增大，光敏三极管的内阻减小，u2的（3）脚电位下降，内邮脉宽调制电路输出开关脉冲占空比下降。开关管导通时间缩短，输出电压下降。反之则上升。从而达到稳压目的。

　　（2）+24V电压的产生及稳压过程

         1）PFC工作过程（即380V直流电压产生过程）：当由待机状态转变为开机状态时。控制MCU向电源板发出的STB信号由高电平变为低电平，使得过流／过压保护电路的Q2截止、Q1导通、继电器接通，市电220v通过继电器接入整流桥堆DB2整流，进入由U1（ML4800）、储能器T3和MOS管JM1组成的功率因素校正升压电路，即PFC电路。它的作用是在电网和负载之间插入校正环节，使输入电流波形逼近输入电压波形，以提高功率因数并限制开关电源的谐波电流对电网的污染。PFC电路工作流程：开机瞬间DB2整流后的电压经R17、R80和C25滤波送至U1的（13）脚向U1提供工作电压使得U1开始工作。U1是具有PFC功能和PWM（脉冲宽度调制）功能的电源模块。

　　当U1开始工作时其（12）脚输出PFC方波信号控制开关管JM1，使JM1进行开关工作：当JM1导通时，T3在储能；当JMI截止时，T3的储能通过D8、C27的回路释放到C27中。使C27的电压为380V。

　　2）380V/DC的稳压过程：

　　C27的电压能够稳定在380V是通过U1的（15）脚反馈达到，即由R26、R27与R23组成分压电阻对380V的电压进行分压。在R23的电阻上得到2.5V的电压。而U1的（15）脚内部有个2.5V的精密电压源与之比较，若是相等就是达到稳定的380V.若C27上的电压小于380V.则在R23上的电压也小于2.5V.与2.5V的精密电压源相比，在电压误差放大的（16）脚输出高电平。并通过它控制U1的（12）脚输出的开关波形，使开关波形占空比增大，从而使T3储能增加，C27上电压上升。反之则下降。
