2．1 CPU选型
    为了满足系统对实时性、大数据量处理、GPS信号接收、CDMA数据发送等各方面的要求，终端采用三星公司的S3C2440A 32位ARM芯片作为CPU。S3C2440A采用了先进的ARM920T内核，片上集成了3路UART串口，2路SPI口，8路10位ADC，具有日历功能的RTC，带PLL的片上时钟发生器，130个通用I／O口，24个外部中断源等丰富的资源，易于开发，是一款性价比非常高的芯片。
2．2 CDMA模块接口设计
    终端采用了华为EM200 CDMA1X模块。该模块工作频段为800 MHz，最大发射功率为0．25 W，接收灵敏度小于-106 dBm，工作电压3．3～4．2 V，集成了UART，UIM卡，天线等丰富的资源接口。支持标准AT指令集。极限工作温度为-30℃～+75℃，工作温度范围广，适合各种物流运输环境。

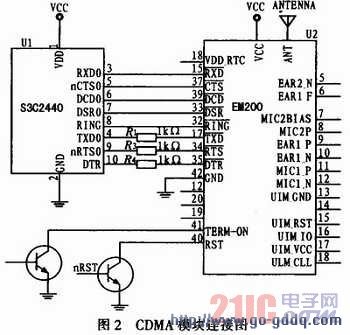

    S3C2440A有3个UART串口，EM200模块与S3C2440A通过串口1相连，因为二者输入输出都是TTL电平，所以无需电平转换可直接相连，其中EM200的管脚是数据发出端，与S3C2440A的RXD端相连；EM200的管脚是数据接收端，与S3C2440A的TXD端相连，由此实现了两者之间的数据收发。华为EM200 CDMA1X模块与S3C2440A连接图如图2所示。

    其中S3C2440的TXD0、nRTS0、DTR脚，分别经过3个1 kΩ电阻与EM200的脚相连，目的是防止电流过大对芯片造成损害。
2．3 GPS模块接口设计
    GPS模块是终端实现精确定位的关键，是终端设计的核心，所以本终端选取了Gstar公司的SIFEIII代GS-15B模块。
    GS-15B是一个高效能、低功耗的智能型卫星接收模块。它采用台湾联发科技股份有限公司所设计的MT3329F卫星定位接收芯片，是一个完整的卫星定位接收器。同时具备全方位功能，能满足专业定位的严格要求与工业级需求。内置GPS天线，采用MTK高灵敏度、低耗电量芯片MT3 329F。具备快速定位及追踪32颗卫星的能力。体积超小，芯片内建20万个卫星追踪运算器，大幅提高搜寻及运算卫星讯号能力。支持NMEA-0183 v2.2版本规格输出。接收灵敏度为-157 dBm，工作温度为-40℃～85℃，TTL电平输出，工作电压3．3～5．0 V，冷启动定位时间仅为42 s，平均定位精度为10～15 m。既满足了终端对高性价比需求，也满足了终端的精确定位的需求。
