摘要：采用单片机MC9S12XS128实现了一款车身中央控制器，实现了对中央集控门锁、外部灯光、内部灯光、雨刷的控制，同时通过RF技术实现了防盗报警功能和遥控门锁控制，通过LIN总线实现了对四个车窗的控制。
关键字：LIN;集控门锁;防盗报警引言
汽车电子已经进入大规模应用阶段，总线技术、智能传感、近距无线、射频通信等技术大大提升了汽车的智能水平，拓展了汽车的使用空间。根据其使用领域的不同，一般把汽车电子划分为车身控制系统、动力系统、行驶控制系统、信息娱乐系统四大部分，其中对于车身控制系统，一般采取集中式控制、分布式控制两种方案进行设计。
对于成本敏感的低端汽车而言，集中式控制能更好地控制成本，而对于有一定功能升级要求的中高端汽车，采用分布式系统便于功能的扩展和升级。现在汽车厂商一般会针对汽车配置级别的不同采用不同的方案，对某一车系的低配，其车身中央控制器的集中度更高一些，而对于高配，则把车身中央控制器的部分功能以单节点的形式实现，并添加部分智能化的功能，节点和车身中央控制器之间采用CAN总线或LIN总线进行通信[1]，比如可以把中央控制器中的车窗升降功能分离出来，以单节点形式实现并实现智能化的车窗防夹手功能。

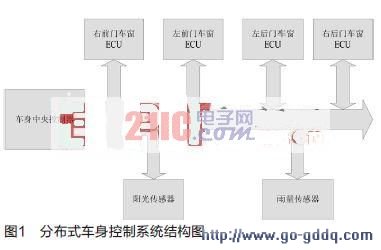

图1是某车型采用LIN总线设计实现的分布式车身控制系统，包括车身中央控制器(以下简称BCM)、四个车窗节点和两个传感器节点，其中BCM作为LIN主节点，接收来自车窗节点和传感器节点的状态信号并实现对车窗节点的控制，它是车身控制系统最主要的单元。以下结合为该车型开发的BCM的经验，详细介绍BCM的系统结构及其软硬件实现。
BCM系统结构
BCM是个典型的控制系统，其输入接口包括一系列开关信号和脉冲信号，控制对象包括门锁、灯光、雨刷、车窗、报警器，通过RF信号和遥控车钥匙通信，通过LIN总线和传感器节点及车窗节点进行通信，其系统结构如图2所示。
从图2可以看出，输出控制是BCM的核心模块，输入信号检测、通讯、防盗报警状态管理都是为输出控制服务的。以下就输入信号检测、输出控制、LIN通讯三方面描述其硬件设计及软件开发。
