0 引言

　　在汽车制造企业中，车身焊接生产线是一条关键的生产线，这条生产线决定车身焊接车间乃至整个企业的生产能力、产品质量和产品的多样化。广州本田汽车有限公司年产24万轿车的自动化焊接生产线是一条贯通式流水线，全线5个全自动工位：车身地板搬送工位、车身部件预装配工位、自动焊接工位、车身卸载工位和车身夹具切换工位。该自动生产线全面采用了日本安川公司的MP920伺服系统，极大地提高了工装夹具的定位精度和生产线的柔性化程度。

　　本文从MP920伺服系统的硬件体系结构、控制原理、控制程序设计以及系统调试等几方面介绍该生产线中的伺服系统，研究柔性自动化生产线中伺服控制系统的应用。

　　1 伺服系统硬件配置

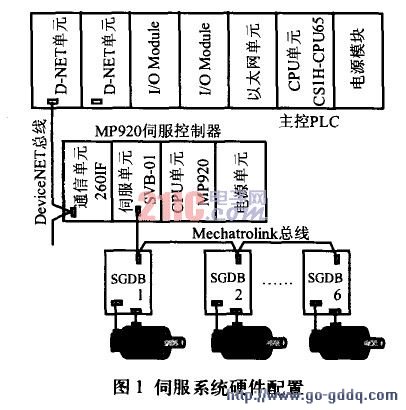

　　考虑系统的信息处理量大，为了降低PLC的信息处理负担，提高控制器之问的独立性，系统采用了分层的体系结构，第一层为主控PLC，第二层为伺服控制器，两个控制层之间采用现场总线进行通信。整个系统硬件配置如图1所示。

　　主控PLC是整条生产线的逻辑处理中心，它一方面协调控制现场各种设备按照工艺顺序要求工作，另一方面向上层监控设备实时发送生产和设备状态信息。主控PLC选用OMRON公司的CS1H．CPU65型PLC系统。伺服系统采用日本安川电机公司的MP920伺服系统，该伺服系统由伺服控制器，伺服驱动器和伺服电机组成，其中伺服控制器是整条生产线的运动控制核心，控制伺服电机按照工艺要求精确运动，同时还通过现场总线DevICeNet将伺服系统的状态信息反馈给主控PLC。伺服控制器选用MP920可编程控制器专门用于控制直线型伺服电机系统。伺服驱动器选用Σ系列SGDB型伺服驱动器，伺服电机选用Σ系列SGM型伺服电机。在车身自动焊接生产线中使用了3套MP920系统来控制了18个伺服电机。

　　2 MP920控制器工作原理

　　2.1 MP920控制器构成

　　在MP920系统中，CPU模块（MP920）主要起数据处理（逻辑处理和运动处理）的作用，并向运动控制单元（SVB一01）发送运动指令，并根据反馈信息作进一步处理。运动控制单元主要进行指令处理和运动状态处理，通过Mechatrolink总线每个单元最多能单独控制l4个轴。此单元能预先进行参数设定，根据CPU发送过来的指令进行运动控制，并将运动过程中的各种参数反馈到CPU单元中去。DeviceNet通信单元（260IF）通过Device—Net协议与主控PLC进行数据交换，进行协同工作，完成整线的控制。
