在 Topswitch 开关稳压器的控制引脚增加一对器件就可以实现 开关控制 。

　　集成了交换式稳压器的Power Integrations公司Topswitch家族在小型、少引脚数封装方面提供非凡的性能。对于最少引脚的封装，多功能（M）引脚可用于多种用途，包括开关控制、欠电压或过电压输入探测。其他封装形式，包括L引脚也提供同样功能。应用说明书和数据手册显示了怎样在这些引脚上实现各种功能。例如，为了允许遥控开关，还保留过电压和欠电压功能，应用电路图上显示连接在M或L引脚和控制引脚之间的NPN型晶体管Q_R（图1）。为关闭稳压器，Q_R必须被偏置。为达到这个目的，需要2.6V或更高的直流基准电压。

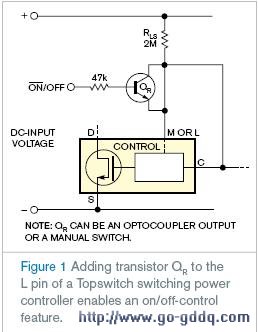

图1 连接在M或L引脚和控制引脚之间的NPN型晶体管Q_R

　　图2中的电路提供一个新功能，允许使用有时比控制引脚更方便的 接地开关 ，控制稳压器开关。在机械开关的情况下，电路不需要外部电源实现这个功能。这个功能应用尤为重要，Topswitch的电源供给是唯一电源。电路不会干扰M或L引脚的过电压和欠电压功能。为理解图2中电路的功能需要M或L引脚内部工作原理的解释。这个引脚起到接近2V直流的恒值电压源作用，并使R_LS提供的外部电路电流降低。过电压和欠电压检测的内部电流敏感极限大概50 &mICro;A，伴有30 µA的欠电压，和225 µA的过电压滞后。这就是说，当流入M或L引脚的电流少于30 µA或在30～50 µA之间时，稳压器输出由于欠电压而关闭。当流入M或L引脚的电流为225 µA的时候，稳压器输出由于过电压而关闭。当流入M或L引脚的电流为50到225 µA的时候，输出被使能。

图2 为Topswitch芯片的开关控制添加接地开关的功能电路

　　图2中电路按如下方式工作：当Q₁集电极负载的开关导通时，Q₁作为简单二极管使射极到

基极产生0.6V压降。所有R_LS提供的电流通过Q₁的基－射极结点和150kΩ电阻进入M或L引脚。在这种模式下，Topswitch集成电路敏感过电压和欠电压的极限。然而，当开关接地时，Q₁的功能就相当于有高增益的饱和晶体管。这个电路吸收大部分由R_LS到地的电流作为Q₁的集电极电流。Q₁的小基极电流加上4 µA，通过150kΩ电阻流入M或L引脚。对图2中数值，甚至在Q₁具有最小增益和最大450V输入电压的时候，基极电流也小于3.8µA。因此，3.8µA或7.8µA流入M或L引脚。这种低电流进入 “fools”引脚和稳压器的“thinking”，输入电压处于欠电压状态，而使稳压器输出关闭。

　　如果另外有个电压或电流源存在，用仅有减小电流作用的集电极开路开关代替S₁。如果遥控开关驱动像逻辑门输出一样，产生或消除电流，应该在Q₁的集电极负载处插入二极管，驱动器必须驱动二极管阴极高于直流2V来关闭稳压器（图2可选）。M引脚也允许电流极限的调节。

　　英文原文：

　　Add a grounded-switch feature for Topswitch on/off control

　　Adding a couple of components to the control PIN of a Topswitch switching regulator enables on/off control.

　　Robert N Buono, Aeolian Audio LLC, BloomfiELD, NJ; Edited by Charles H Small and Fran Granville -- EDN, 6/21/2007

　　The Power Integrations Topswitch family of integrated flyback-regulator ICs provides exceptional performance in small, low-pin-count PACkages. For the lowest-pin-count packages, the multifunction, or M, pin serves multiple purposes, including on/off control and undervoltage- and overvoltage-input detection. Other package types include an L pin, which also provides this function. The application notes and data sheets show how to implement the various features available at these pins. For example, to allow remote on/off control and still preserve undervoltage and overvoltage functions, the application drawings show an NPN transistor, QR, which connects between the M or L pin and the Control pin (Figure 1). To turn off the regulator, QR must be biased on. To achieve this goal requires a base voltage of 2.6V dc or greater.
