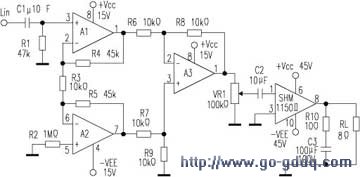

放大器的前级采用了 测量 放大器电路，特点是运算精度高、输入阻抗高，增益容易调节，具有优良的共模抑制比以及低失调低温漂等。电路中Ａ１、Ａ２组成第一级差分放大器，Ａ３组成第二级差分 放大电路 （减法电路）。Ｒ３和Ｒ４、Ｒ５组成了深度的电压串联负反馈网络。第一级差放的增益为１０倍。第二级差放的增益为１倍。即此电路的总增益为１０倍。测量放大器的接法是单端输入、双端输出。

　　后级 功放 电路采用ＢＩＭＯＳ集成功率放大器ＳＨＭ１１５０Ⅱ。其内部由ＢＪＴ和ＭＯＳＦＥＴ混合制成。当电源电压为±４５Ｖ（极限值为５０Ｖ）时电路的输出功率为１２０Ｗ。Ｒ１０、Ｃ３组成阻抗补偿电路，其作用是使扬声器接近于纯电阻。

　　此功放的音质较好，属于温暖型，声音比较甜美，适合放送轻音乐。

图1
