LED显示看板发展趋势
来源:本站整理  作者:佚名  2011-04-16 09:15:30



     LED 显示看板作为讯息传播媒介,应用日趋多元,自单色、双色走向全彩显示后,色彩精准度、解析度、画素密度,与画面更新率等显示规格逐年向上发展, LED驱动 系统复杂度亦随之提升,LED 驱动IC 规格要求连带趋于严格。

  以LED色彩精准度为例,因应全彩显示应用, LED驱动IC 必须对RGB三色LED分别输出不同幅度的恒定电流(c ON stant current),以获得最佳白平衡( white balance)色彩表现,传统用于单色、 双色LED 看板等色彩精准度要求低、成本也较低的定电压(constant voltage) LED驱动架构已不符需求。

  此外,伴随LED长期使用发生的光衰现象,LED驱动IC具备个别LED画素数位点校正功能,亦是IC设计业者塑造产品差异化方向。

  随动态画面播出品质要求提升,画面更新率( frame . rate )需提升速度与之配合。 唯传统由主端控制器(host controller )以脉冲宽度调变( Pulse W IDT h Modulation;PWM)统一发送画面时序资讯做法,对主端控制器运算负荷将随更新速度加快而提升。

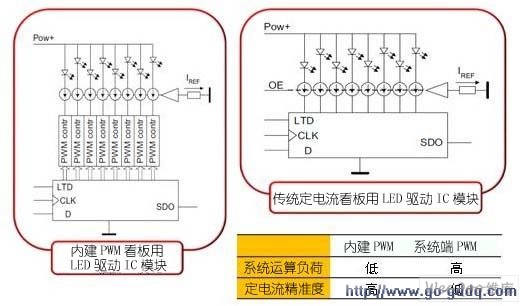

内建PWM功能模块看板用LED驱动IC技术优势比较

内建PWM功能模块看板用LED驱动IC技术优势比较

  若由主端控制器直接提升操作时脉因应变大的运算负荷,LED驱动IC电流输出反应时间(channel current output response time)将受压缩,进而衍生过压(over voltage)等问题,不利LED使用寿命与长期 显示表 现,看板用LED驱动IC内建PWM模块(bLOCk)遂成为各IC业者技术发展方向。
