LED发光式LAN电缆测试器
来源:本站整理  作者:佚名  2011-04-16 09:15:32



     电缆 与 连接器 故障在LAN(局域网)中相对较常见。图1的 电路 可以测试直通或交叉式10BaseT、100BaseT或千兆位UTP(非屏蔽 双绞线 )和STP( 屏蔽双绞线 )电缆。电路会对每个链接线对作一次连续测试。当电缆两端 RJ-45 连接器的相应线对正确连接时,代表每个链接线对的 LED 闪烁。它也可以用于确定电缆是交叉式还是直通式。

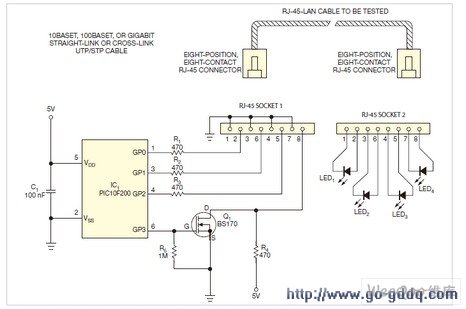

 可以用此电路测试直通式或交叉式10BaseT100BaseT或千兆位UTP和STP电缆

图1 可以用此电路测试直通式或交叉式10BaseT100BaseT或千兆位UTP和STP电缆

  用于测试的IC1是一只 MicroChip 公司的小型六脚 PIC10F200 微控制器 。上电时,四个I/O脚作为输出端,驱动约0.5s的高电平,然后按下列顺序分别拉低:GP0、GP1、GP2和GP3。此任务完成后,微控制器有一个约4s的死区时间,然后返回到开始,重复这个步骤。

  据前期的一个设计实例,PIN6(GP3)通常作为输入脚,增加一个小功率的 BS170 N沟道 MOSFET ,可以将其用作输出端。5V的 电源 电压并不严格,可以为8 bit PIC微控制器选择从2V?5.5V的供电电压。图2显示了两种类型电缆的接线方法,以及与RJ-45连接器的接法。对于每种类型,由微控制器启动照明。可以将RJ-45 插座 装在一个单独的小盒子里,去测试墙内的长电缆。它只使用不到256个字的 存储器 。由于它并未特别指定PIC10F200,因此容易理解,并适用于其它 微处理器 。

直通连接和交叉边境电缆采用RJ-45连接法

图2 直通连接和交叉边境电缆采用RJ-45连接法
