高效率LED T9 灯管:HT7L4091
来源:本站整理  作者:佚名  2011-04-16 09:18:51



     特性

  AC 85V ~ 260V 输入

  高效率:IC 由低启动电流 + 辅助绕组驱动

  无闪烁

  可选的 Va  ey-Fi   (填谷式) PFC 电路 用于提高功率因数

  16S10P 10W  ED

  简单电流模式降压结构

  IC 过温保护

  具有关断功能 – 当所有  ED 都短路时

  可提供自适应电压 – *部  ED 短路时

  ED 内部开路保护

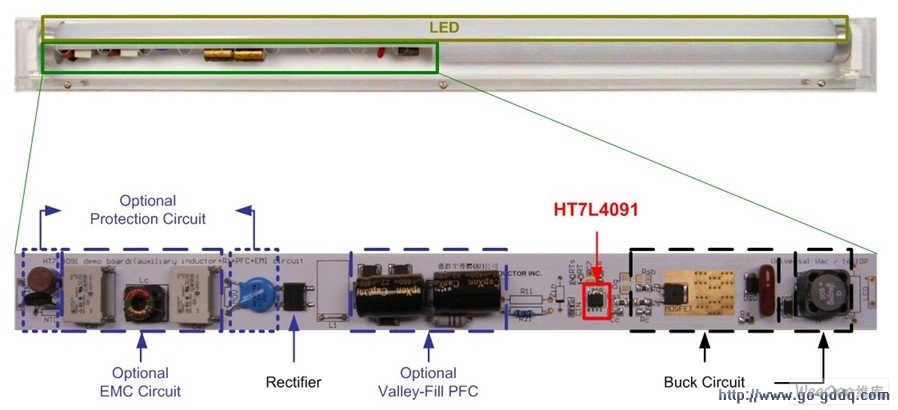

  操作步骤

  将 插头 插到交流 电源 插座 上

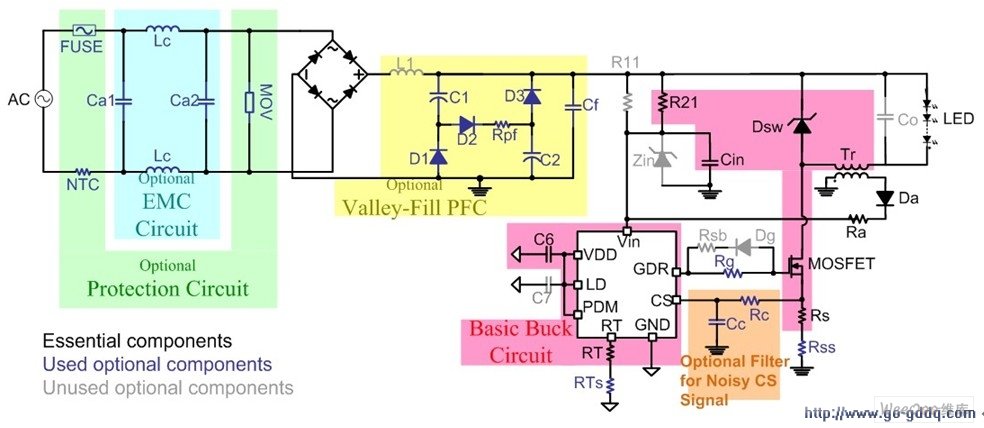

  应用电路


  应用程序选项

  该设计可以适应不同的应用需求.

  低成本提高功率因数 -- 使用 Valley-Fill (填谷式) PFC 电路

  极佳的功率因数 – 采用主动式 PFC

  智能灯

  与以下 HoLTEk 解决方案 相结合使用

     P IR 控制器

     TinyPowerTM 型 单片机

     遥控器

  上述控制部分电源使用 5V LDO (HT7L4091 内置) 供电

  使用 晶体管 + 稳压管 的线性稳压电路

  降低成本

  移除可选电路器件
