MAX1441 接近检测及 触摸屏 传感器 IC设计用于汽车无源遥控门禁(PRKE)系统及其它应用的电容式接近检测，该器件的信号处理功能可支持两个独立的触摸/接近 检测传感器 通道。器件的两个漏极开路输出能够支持高达28V的电压，提供五个数字I/O用于检测事件指示。生产过程中， JTAG 编程使用四个数字I/O。

　　器件采用接地电极电容检测，测量两个检测引脚之一与地之间的电容。手靠近检测引脚外接的传感器电极时，测量电容值将发生变化，表示有物体靠近设备(触摸或接近)。有源保护输出可屏蔽干扰源产生的寄生电容。传感器激励所采用的扩频技术有助于降低电磁辐射对信号造成的干扰。此外，用于检测的激励信号频率可以在 100kHz 至500kHz范围内设置，以10kHz为步长，有效抑制干扰。

　　传感器输入信号被转换成12位数据并提供给片上 微控制器 (?C)，器件为每个输入通道提供独立的失调补偿(高达63pF)，每个通道的满量程范围可分别设置为5pF、 10pF 或 20pF 。

　　器件内置MAXQ?微控制器，2k字闪存用于用户编程，并具有128字节 SRAM 。这一特性能够实现用户定制的信号处理和识别算法，优化系统性能。器件提供用户可配置的通用数字I/O，上电复位 电路 确保器件同步开启，看门狗 定时器 保证用户程序长期运行的可靠性。

　　器件提供20引脚 TSSOP 封装，工作在-40°C至+105°C汽车级温度范围。

　　关键特性

　　●较低的平均工作电流(14V时为100?A)

　　●1.2fF LSB电容至数字转换分辨率(5pF量程)

　　●5V至28V供电

　　●45V 过压保护

　　●正弦激励有效降低EMI辐射

　　●扩频工作有效降低EMI干扰和辐射

　　●有源保护架构提高系统封装灵活性

　　●C MOS /LVCMOS兼容输出

　　●嵌入式?C支持用户指定的自适应检测算法

　　●2k字闪存

　　●128字节SRAM

　　●传感器I/O提供±2kV ESD保护

　　●JTAG 串口

　　●支持两个独立的接地 电容传感器 输入

　　●-12V反向电压保护，外置 二极管

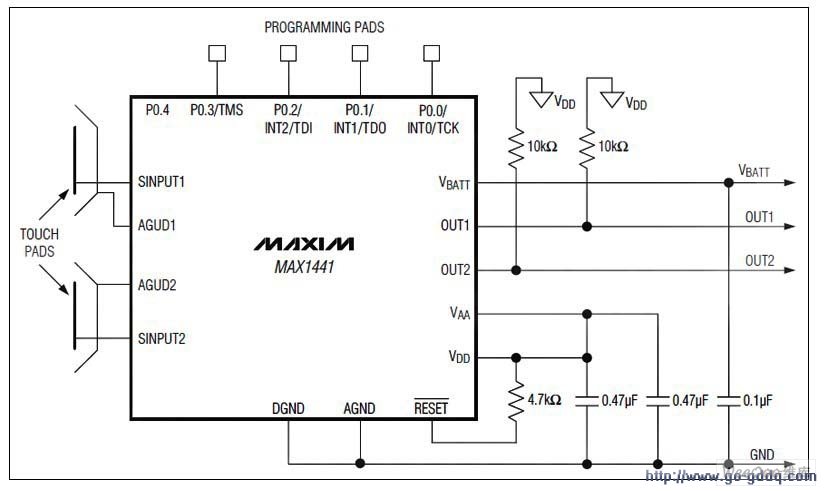

　　典型应用电路

　　应用

　　●目标 检测系统

　　●PRKE系统接近检测

数据资料下载： MAX1441.pdf
