MAX1441的SPI接口固件为独立的程序单元，包含初始化程序，用于设定MAX1441寄存器的初始值(包括范围、转换速率、激励频率)，程序需要通过USB/JTAG口装载到MAX1441，这是唯一需要固化到闪存内的程序，供嵌入式内核运行。

CMAXQUSB+控制器板用于连接MAX1441评估板(MAX1441EVSYS+)与计算机，可从Maxim的网站下载驱动程序，请选择与操作系统相匹配的USB驱动程序。

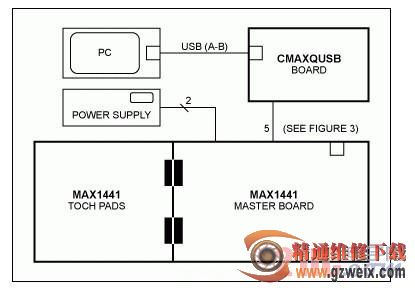

图1给出了系统各部件之间的连接，可以利用另一USB口提供电源，用于主板上MAX1441的供电。用户接口程序位于PC机，用户可通过MAX1441控制台(MAX1441_Console)的命令窗口方便地操作MAX1441的通信。MAX1441与CMAXQUSB+板之间的通信速率固定为31.25kHz。

图1. 硬件系统框图

硬件安装

确认MAX1441评估板的JU105位于2–3。

将SPI接口程序Interface_Rxx装载到MAX1441闪存(使用MAX-IDE或类似工具)。

移除跳线JU120至JU124。

用电缆连接CAMXQUSB接口板和MAX1441评估板。

通过外部电源或USB为MAX1441评估板供电：

a．如果通过USB口供电，则需要2条USB电缆：一个用于CMAXQUSB板的供电和通信，另一个用于MAX1441供电。

b．如果通过外部电源供电，请将跳线JU4置于2–3位置，电源电压在6V至28V之间。

利用USB电缆连接CMAXQUSB+接口板和PC。

运行MAX1441_Console.exe程序。

图4给出了MAX1441EVSYS+和CMAXQUSB板之间的引脚连接。

注：进行SPI接口操作之前，必须首先去除MAX1441评估板上的跳线JU120、JU121、JU122、JU123和JU124。

MAX1441_Console控制台程序的使用

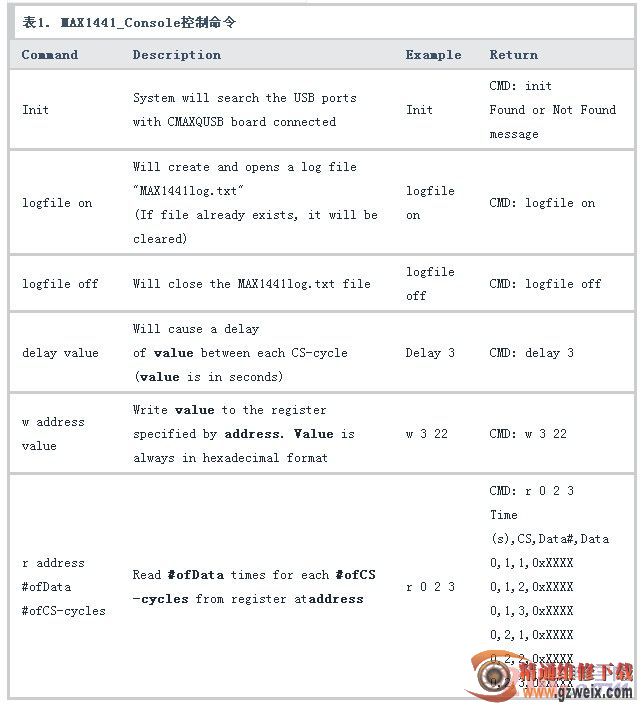

一旦SPI接口固件写入MAX1441闪存，并且建立了SPI通信的硬件连接，启动MAX1441_Console.exe程序，即可通过读、写命令修改并查询MAX1441内部寄存器的状态，表1列出了可供使用的MAX1441_Console命令。

写入一个内部寄存器时，必须先发送写命令“w”；同样，读取一个内部寄存器时，也必须先发出读命令“r”，大小写均可。除了上表列出的指令以外，其它命令都会在MAX1441_Console窗口产生错误消息，而且不会产生任何操作。MAX1441_Console向CMAXQUSB板每发送一次读/写命令，MAX1441EVSYS板的片选(CS)线就会重复一次低电平/高电平循环，片选周期取决于所请求的数据点数。

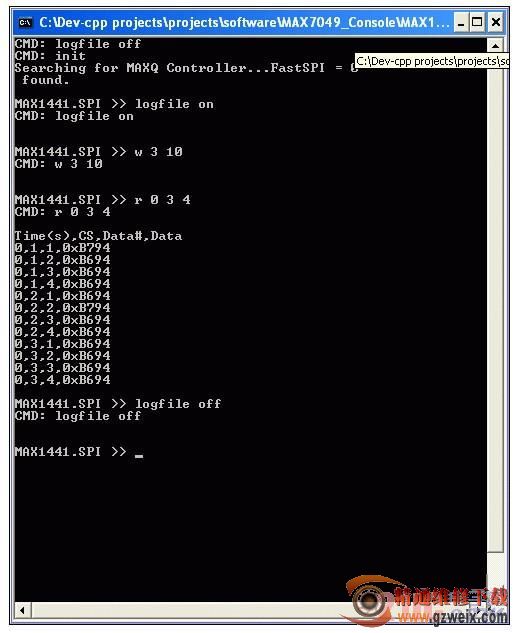

图2. MAX1441_Console窗口

写命令

写命令格式为w Address Value，此处Address是表2给出的寄存器地址，Value是需要写入Address指定寄存器的内容。例如，命令w 5 2把“2”写入C01寄存器，Value为hex格式。

读命令

读命令格式为r Address #ofData #ofCS-cycles，此处Address是要读取的寄存器地址，#ofData为一个CS周期对Address指定寄存器的读取次数，#ofCS-cycles为CS的循环次数。

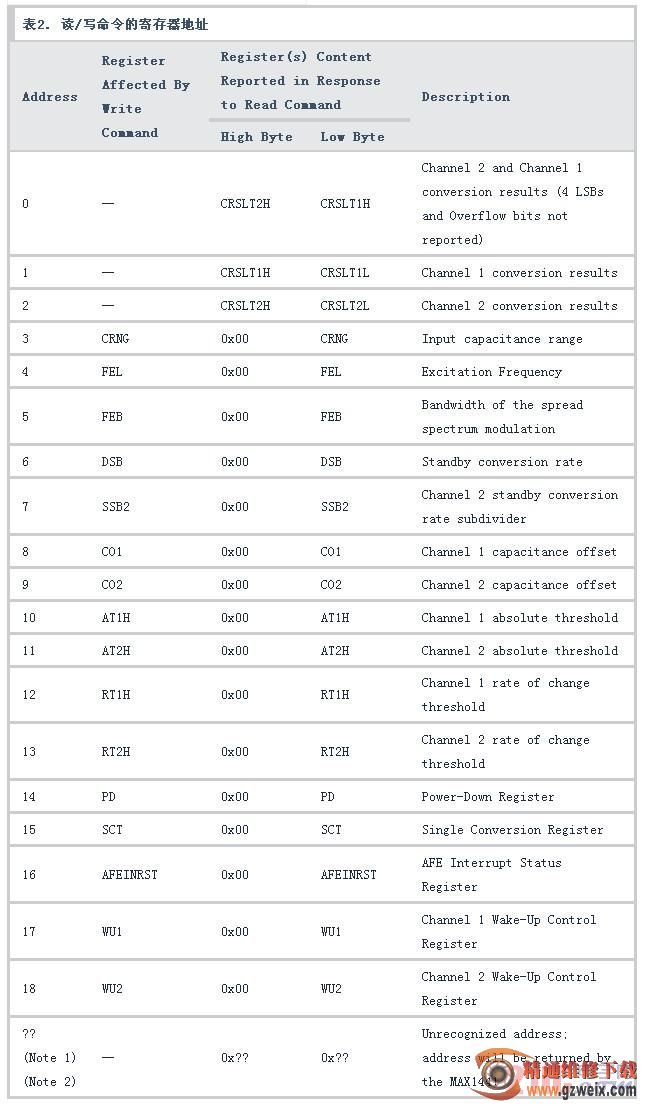

在一个CS周期中，最多可以对MAX1441进行62次的16位数据读取，每读取一次16位数据需要大约600?s的时间。每个命令最多规定1000次CS循环。参数#ofData和#ofCS-cycles适用于所有寄存器，不过，CRSLT1H、CRSLT1L、CRSLT2H和CRSLT2L等寄存器使用比较频繁。delay命令用来检测MAX1441的长期工作性能，在delay命令中规定的value值(秒数)在每次CS循环后有效。对读命令的响应格式为Time,data#, cycle#, Data，此处Time为测试开始之后的秒数，data#是对应于#ofData的计数器，cycle#是对应于#ofCS-cycle的计数器。表2列出了可以通过MAX1441_Console读/写的寄存器及对应地址，请参阅MAX1441数据资料获得各寄存器的详细定义和功能。
