描述

　　 A1356 装置是一款带脉宽调制（PWM）输出的高精度可编程开路漏极霍尔效应线性 传感器 IC。PWM 输出信号的占空比 (D) 与施加的 磁场 成比例。A1356 装置能通过其内置 霍尔元件 将模拟信号转换为数字编码 PWM 输出信号。数字编码 PWM 输出的耦合抗扰性远远超出了模拟输出信号的抗扰性。

　　A1356 具有 BiC MOS 单片 电路 ，该电路集成了霍尔元件、用于降低霍尔元件固有的灵敏度和偏移漂移的高精度温度补偿电路、小型信号高增益 放大器 、专有动态偏移取消电路、以及 PWM 转换电路。动态偏移取消电路可减少霍尔元件的残留偏移电压。霍尔元件偏移通常是由成型装置、温度依存性以及热应力所致。高频偏移取消（斩波）时钟可支持更高的采样率，从而提高输出信号的精度，实现更快速的信号处理能力。

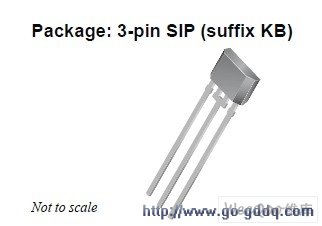

　　A1356 传感器采用无铅 3 引脚单列直插封装（KB 后缀），引脚框采用 100% 雾锡电镀。

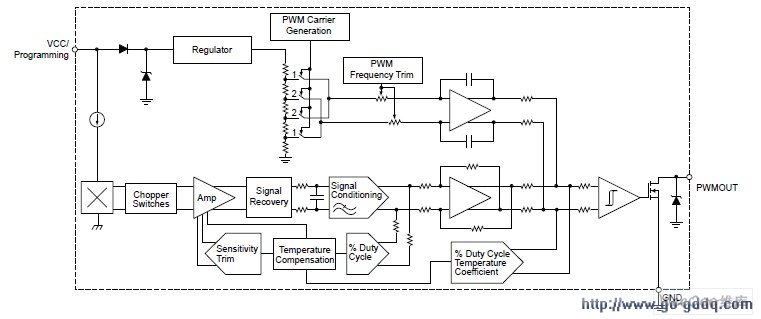

　　功能方框图

　　功能及优点

　　●同时对 PWM 载波频率、静态占空比和灵敏度进行编程，实现系统优化

　　●在工厂编设灵敏度温度系数和静态占空比漂移

　　●下线可编程性

　　●与模拟输出相比，脉宽调制（PWM）输出可提供更高的抗扰性

　　●温度周期性变化后精确的可恢复性

　　●输出占空比钳位具有短路诊断功能

　　●在装置启动时可选择 50% 占空比校准测试模式

　　●较宽的工作温度范围：–40°C 至 150°C

　　●抗机械应力

　　●先进的斩波稳定电路和差分信号路径设计可确保极低的输出偏置水平

　　●专有的片上 滤波器 可提供极高的输出分辨率

　　●较宽的 电源 工作范围：4.5 至 18 V
