描述

　　 A1220 、A1121、 A1122 和 A1125 霍尔效应单极 开关 是一种在各种温度下都极其稳定和具备抗压特性的 传感器 IC，尤其适用于温度最高达 150°C 的作业。动态偏移消除保证了在高温下的良好性能，可降低通常由器件超模压、温度依存性及热应力引起的剩余偏移电压。

　　每个器件都在单硅片上装有以下元件： 稳压器 、霍尔发电机、小型 信号放大器 、稳定斩波特性、施密特 触发器 和具有短路保护功能、最大可汲入 25 mA 电流的开路集电极输出。

　　板载稳压器允许在 3 至 24 V 的 电源 电压下工作。在低至 3 V 的电压下工作的优点是，器件可用于 3 V 的应用或可通过额外的外部 电阻 与电源引脚串联，实现更大的高压瞬态保护。

　　对于A1120、A1121、和 A1122，只要南极具有足够 磁场 就能打开输出。在没有磁场的时候，输出就会停止。A1125 与 A1120 和 A1121 互补，对于 A1125，南极具有磁场将关闭输出，而消除南极磁场将打开输出。

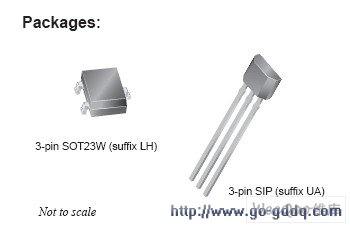

　　两种封装类型能为大多数应用提供磁性优化的封装。LH 型封装是经改进的 SOT23W 表面安装型封装，而 UA 则是供过孔安装使用的三引脚超小型 SIP。每种封装都是无铅封装（后缀 –T），引脚框采用 100% 雾锡电镀。

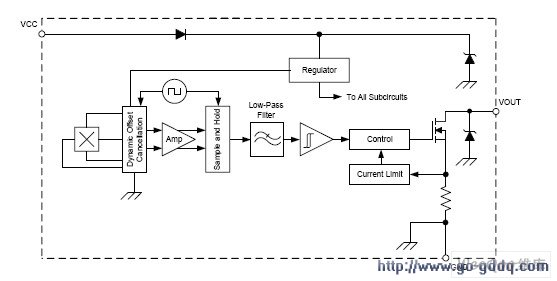

　　功能方框图

　　功能及优点

　　● 单极开关 点

　　●抗物理应力

　　●超卓的温度稳定性

　　●输出短路保护

　　●可使用非 稳压电源 运行

　　● 电池 反接保护

　　●高可靠性

　　●小型封装尺寸
