高带宽、快速故障响应电流传感器 IC —ACS709
来源:本站整理  作者:佚名  2011-04-16 09:20:22



     Allegro ® ACS709 电流 传感器 IC 为工业、汽车、商业和通信系统中的电流传感应用提供经济实惠的精确 解决方案 。该器件采用小型表面安装封装,易于在客户应用中实施。


  ACS709 具有精确的线性 霍尔传感器 集成电路 ,其铜制的电流路径靠近硅 晶片 的表面。外加电流流经铜制电流路径,而霍尔传感器 IC 的模拟输出电压则对外加电流产生的 磁场 进行线性跟踪。 ACS709 的精确性凭借该专利封装配置进一步提升,因为 霍尔元件 的位置与需要测量的电流十分接近。

  Allegro 独有的集成屏幕技术可实现对电流导体 dV/dt 信号和杂散电场的高耐受力,确保高端应用中的低输出电压纹波和低偏置漂移。

  过流输入(VOC 引脚)电压能让客户为该器件设定过流故障阈值。 当流经铜制电流路径 (介于 IP+ 和 IP– 引脚之间)的电流超过该阈值时,开路漏极过流故障引脚会转为逻辑低状态。 ACS709 的内部线性霍尔传感器 IC 由厂方编程,可实现高度精确的模拟和数字输出信号。

  用于电流检测的典型铜制路径内阻是 1.1 mΩ,功率耗损很小。 而且,电流路径与该低压器件的输入和输出均已实现电气隔离。 这让 ACS709 系列传感器 IC 可用于那些要求电气隔离却未使用 光电隔离器 或其它昂贵隔离技术的应用。

  功能及优点

  通过专利 放大器 和 滤波器 设计工艺实现行业领先的噪音性能,并提供 120 kHz 的带宽

  集成屏蔽可大幅减少因高 dV/dt 信号导致电流导体至晶片的电容耦合,并可防止高端应用中的偏置漂移。

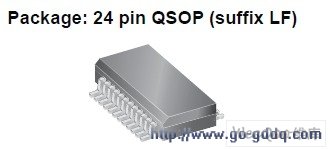

  采用小型表面安装 QSOP24 封装

   2100 主电流路径与传感器 IC 电子 元件 之间具有 VRMS 的隔离电压

  1.1 mΩ 初级导体 电阻 ,实现低功率损耗

  用户可设置的过流故障级别

  过流故障信号通常可在 <2 ?s 内对过流状况作出响应

  滤波器引脚电容设置模拟信号带宽

  ±2% 典型输出误差

  3 至 5.5 V, 单 电源 工作

  厂方调整灵敏度、静态输出电压以及相关温度系数

  稳定斩波带来稳定的静态输出电压

  电源电压的成比例输出

  应用

  电机控制与保护

  负载管理与过流检测

  功率转换与 电池 监控 /UPS 系统

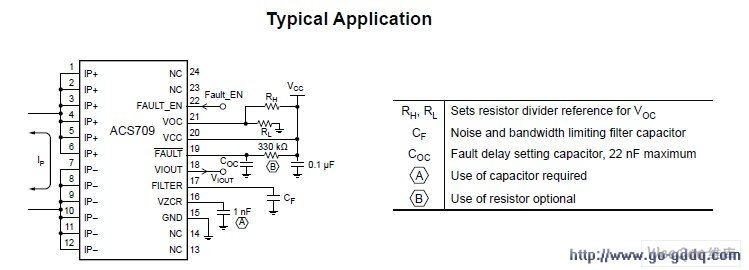

  典型应用


  功能方框图
