下述例子由图1 和图2解释，按有关部件： 电子 钱包（IEP），终端（PDA）和终端中的安全模块（PSAM）说明了支付过程。

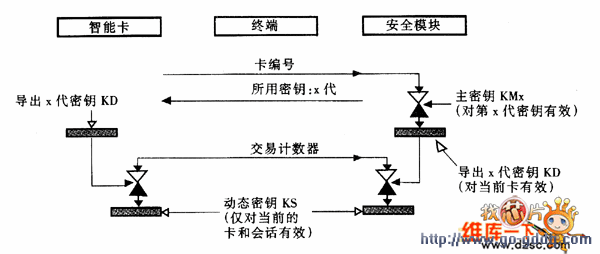

　　图1   EN 1546 电子钱包系统可能的密钥导出过程（密钥依赖于
　　传送给卡的某一代专用密钥和会话专用交易 计数器 的组合，
　　这样产生的密钥可用于完成支付或借出货币）

　　当卡已插入终端后，终端执行一复位以便从PSAM和IEP二者请求-ATR，如果有一个ATR不满足所期待之值，则终端取消支付过程。如果ATR都满足所期待之值，则终端在IEP中选择钱包的DF。如果文件选择不能被执行，则亦将取消此过程。然而，为了清楚起见，这两点和一般的错误处理未做描述。

　　选择了在IEP卡中的钱包DF之后，终端送出用于购物的初始化命令INITIALIZE IEPoIEP卡接收此命令，增值交易计数器并为各数据元产生一签名（S1），后把数据和签名送给终端。

　　其次，终端PSAM送去为了购物的初始化命令INITIALIZE PSAM。这条命令直接转发了从卡接收的数据给PSAM。PSAM检查这些数据，这就是指终了日期（DEXPIEp）、货币（CURRIEp）、所用加密算法（ALGIEp）和其他接收的数据都要和存储在PSAM中之值相比较，如果所有的比较都是成功的，则交易计数器（NTIEP）被增值。如果任一比较失败（例如，IEP的终了日期已经到达），进一步的命令处理立即被取消并传送给终端（PDA）一适当的回送代码。

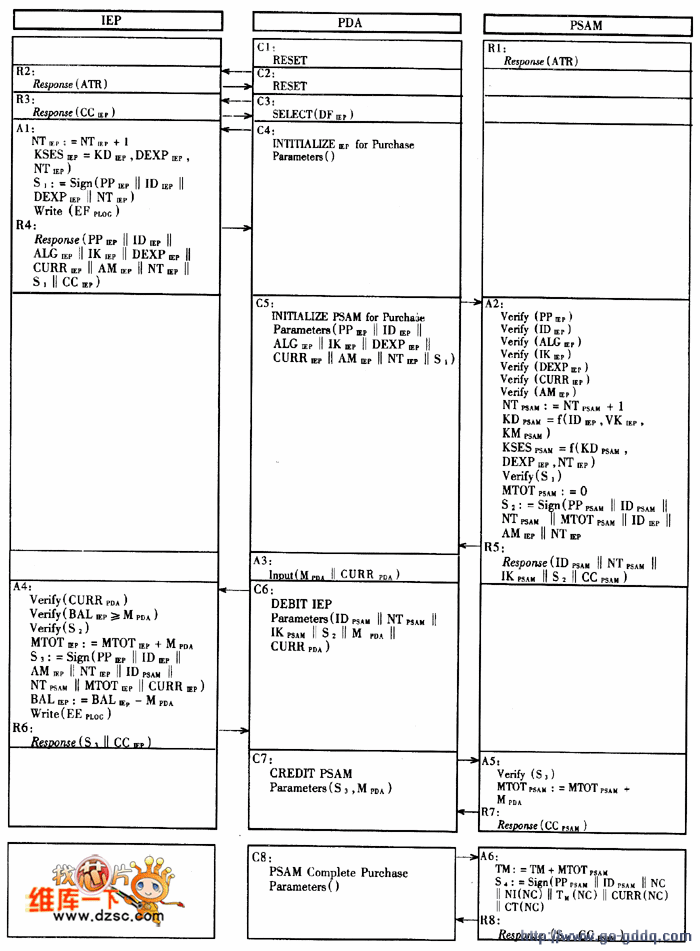

　　图2  按照EN 1546用电子钱包（IEP）和终端（PDA）以及安全模块（PSAM）的支付交易过程

　　然后PSAM用IEP送来的数据产生一导出密钥且产生一会话密钥，并检查签名黾。如果签名是正确的，则所有传输的数据都是真实的，与此同时IEP已为PSAM所鉴明。换言之，15.4M知道卡中所含电子钱包是真的。

　　上图1显示了一个EN 1546标准中，电子钱包系统中可能的密钥导出过程。这样导出的密钥，可用来完成图2中所描述的支付过程。

　　在接着的步骤中，PSAM也产生一个签名（S3），它和少量的另外的数据元被送给终端。要支付的金额（MPDA）和所用货币现在已进入到终端了。于是，终端把输入的金额和先前从PSAM接收的数据用命令DEBIT IEP传送给卡，卡现在检查钱包中是否有足够的钱来完成支付。若有，则验证签名饧，若签名是正确的，则数据在传输时未被篡改，于是PSAM也被IEP所验明。这是因为只有真正的PSAM可以掌握产生签名岛所必需的秘密密钥。适当的金额从钱包的余额中被减去，记录文件被更新并产生第3个签名（S3）以确认借出交易已被执行。

　　签名S3和借出金额经终端传送到PSAM，它验证S3，若此签名是正确的，在IEP中借出的金额被加到一内部的数据元（MTOTpSAM）。另外一条命令“PSAM购物完工”把MTOTpSAM加至钱包余额TM从而更新了PSAM余额。最后，PSAM接收一签名（S3）确认支付已成功完成。

　　上述过程是EN 1546所述各种支付过程中的一个十分简单的例子。存在着其他可能性，包括电话卡的快速借出过程，以及在交易结束时可以产生一收据清单等。

　　上述关于卡的文件、命令和过程也对所有其他重要的系统部件有所规定。最重要的是用于安全模块的，因为系统的安全性惟一地依赖于此模块。统计方法可用来监视整个系统的运营，在大型应用的情况中，可能含有数万台终端和数十万张 智能卡 。对每张单独的卡产生一个完整的账目将和不具名的要求相矛盾，而且还需要极其巨大的计算量。然而，如实验所表明，整个系统的安全性的验证能够在运行的基础上（以可接受的成本）用采样检查来监视货币流证亘。

　　欧洲EN 1546标准为多分区智能卡电子钱包系统奠定了基础。标准出台时，它包括了几乎所有在使用中的过程和功能。只有一项功能迄今未予描述，然而对卡的用户却是非常重要的，这就是钱包至钱包的交易，即将电子钱币直接从一个钱包转至另一个。

　　在EN 1546标准中，目前对这种类型的转移尚无叙述。然而，各种团体正试图将这种支付交易包括在标准中。
